Руководство по эксплуатации: сеткомёт для FPV-дронов

Подключение платы инициации, настройка вывода в Betaflight, проверка, сборка и установка снаряда сеткомёта для FPV-дронов.

4 мин чтения

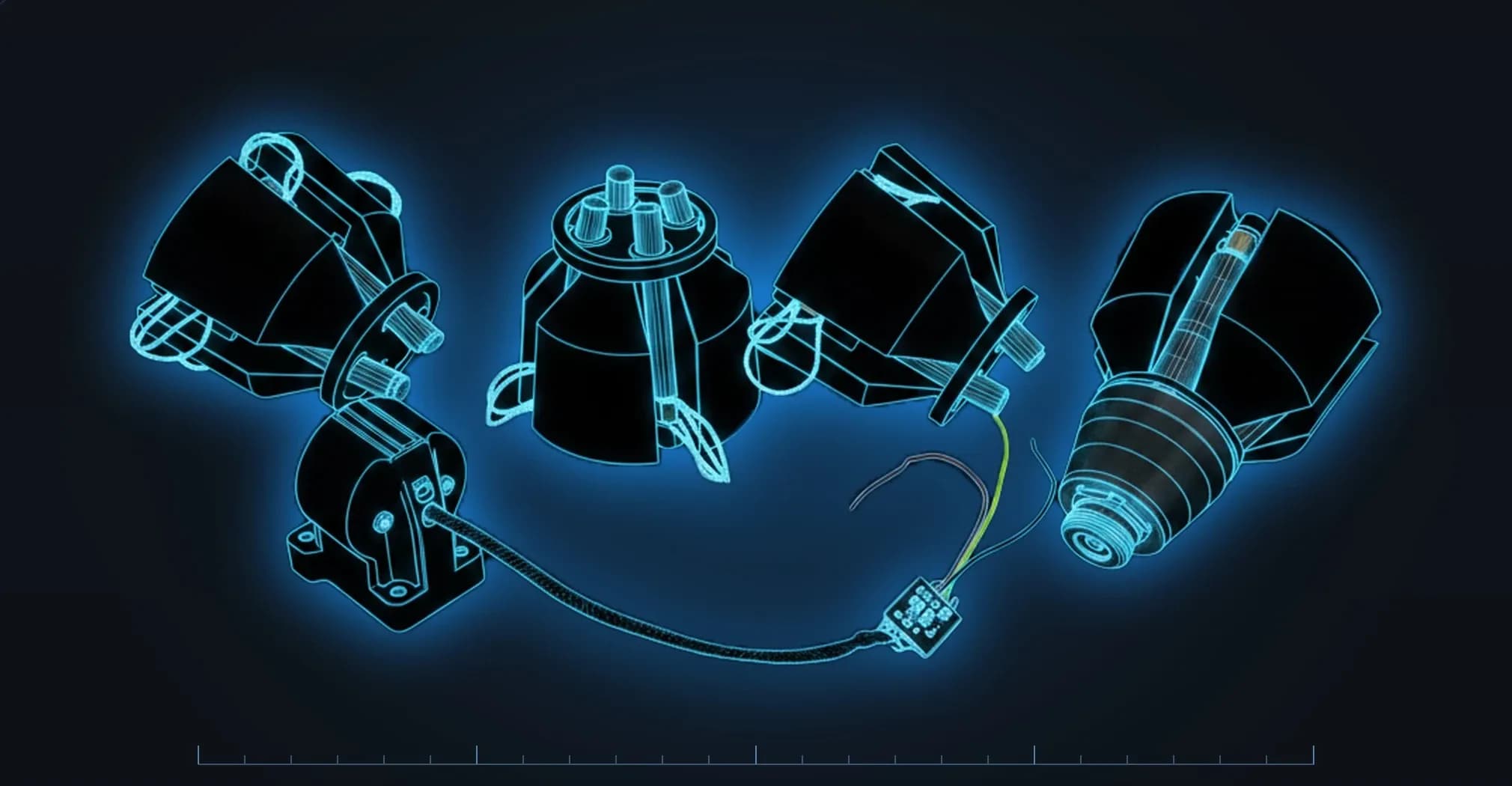

Сеткомёт для FPV-дронов: пусковое устройство и снаряды

Сеткомёт для FPV-дронов эффективно работает на дистанции от 4 до 6 метров. Выстрел инициируется управляющим сигналом с полётного контроллера.

В каталоге: сеткомёт для FPV-дронов, версия с усиленной сетью, снаряд, картридж.

1. Подключение платы инициации#

Плата инициации подключается к питанию дрона и к свободному выводу полётного контроллера.

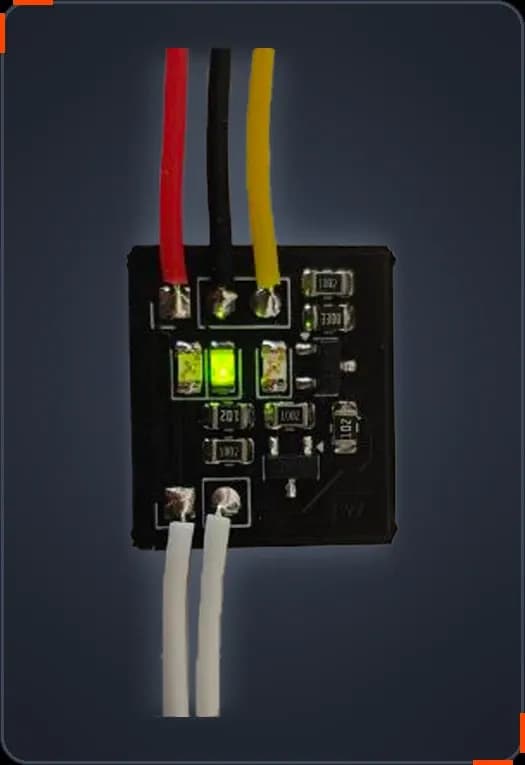

Плата инициации: красный, чёрный и жёлтый провода

Провод

Назначение

Красный

+5 В — питание

Чёрный

− (минус) питания

Жёлтый

управляющий сигнал с полётного контроллера

2. Настройка вывода в Betaflight#

Выбранный вывод (пин) полётного контроллера должен выдавать логическую 1 или 0 по команде с пульта. Пример ниже — для полётного контроллера GEPRC F405-HD V2 HD.

2.1. Выберите свободный пин#

Найдите на полётном контроллере свободный порт UART — пин, поддерживающий функцию USER в Betaflight. У GEPRC F405-HD V2 HD это порт T5 или TX5 (UART 5) — обозначение зависит от производителя.

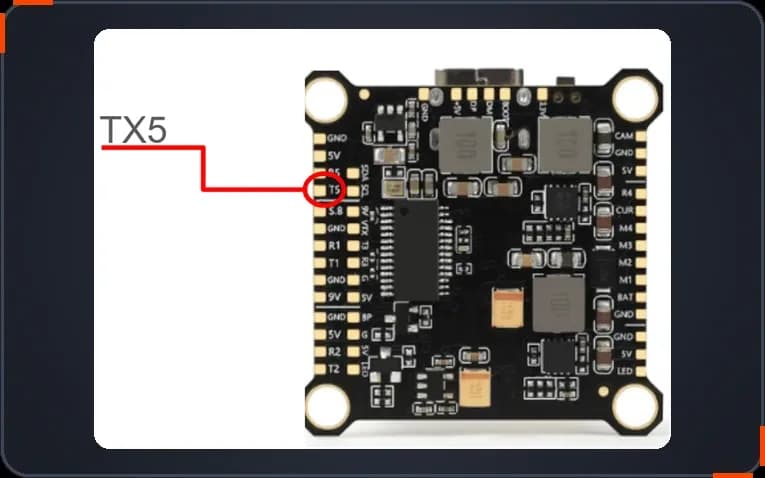

Шаг 2.1: свободный порт UART на полётном контроллере

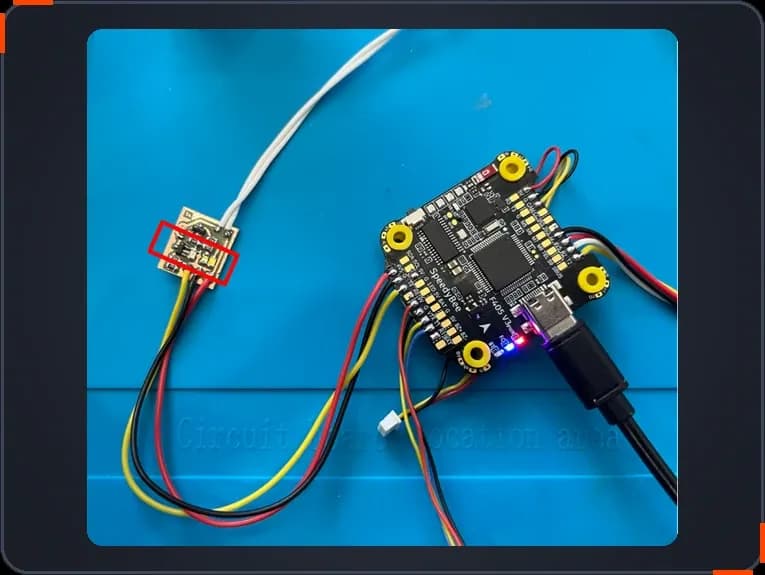

2.2. Припаяйте сигнальный провод#

Припаяйте сигнальный провод от платы инициации к найденному свободному порту — в примере это TX5 (UART 5).

Шаг 2.2: сигнальный провод припаян к TX5

2.3. Подключитесь к Betaflight#

Подключите полётный контроллер к Betaflight Configurator. Откройте вкладку Ports и убедитесь, что выбранный UART не используется.

2.4. Освободите вывод#

Откройте CLI. Если вывод занят, освободите его командой resource. Пример для TX5:

resource SERIAL_TX5 NONE
save

2.5. Назначьте вывод#

Введите команду, указав свой пин. В примере это C12:

resource PINIO 1 C12
save

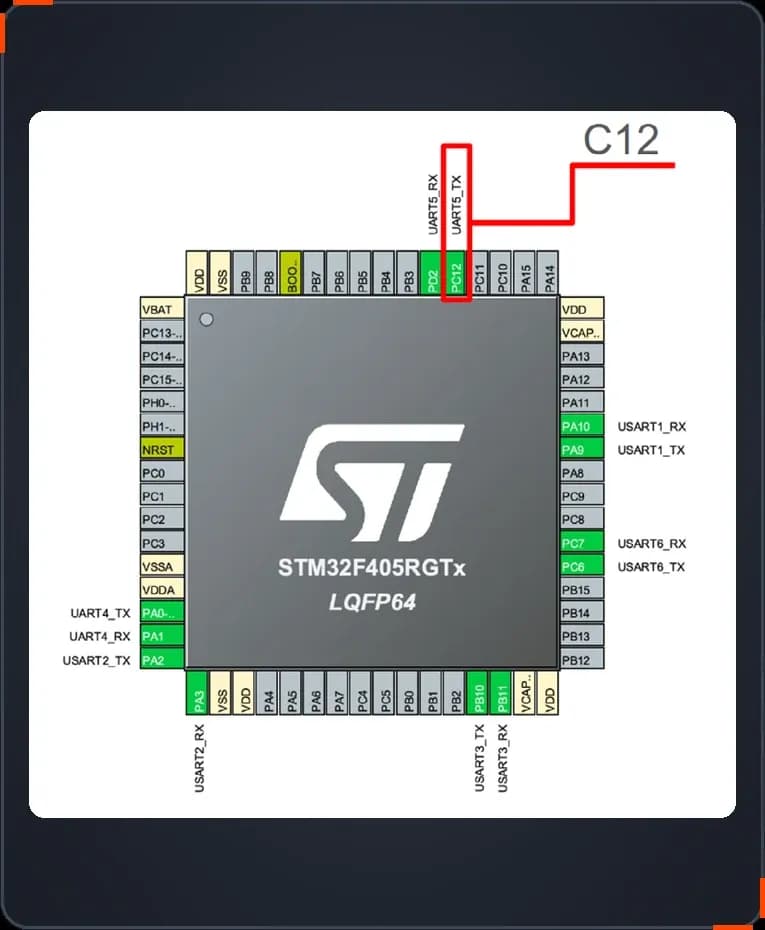

Шаг 2.5: пин C12 (UART5_TX) на распиновке STM32F405

2.6. Настройте режим (Mode)#

Чтобы выводить на пин высокий уровень (логическую единицу) по команде с пульта, введите в CLI:

set pinio_config = 1,1,1,1
set pinio_box = 40,0,0,0
save

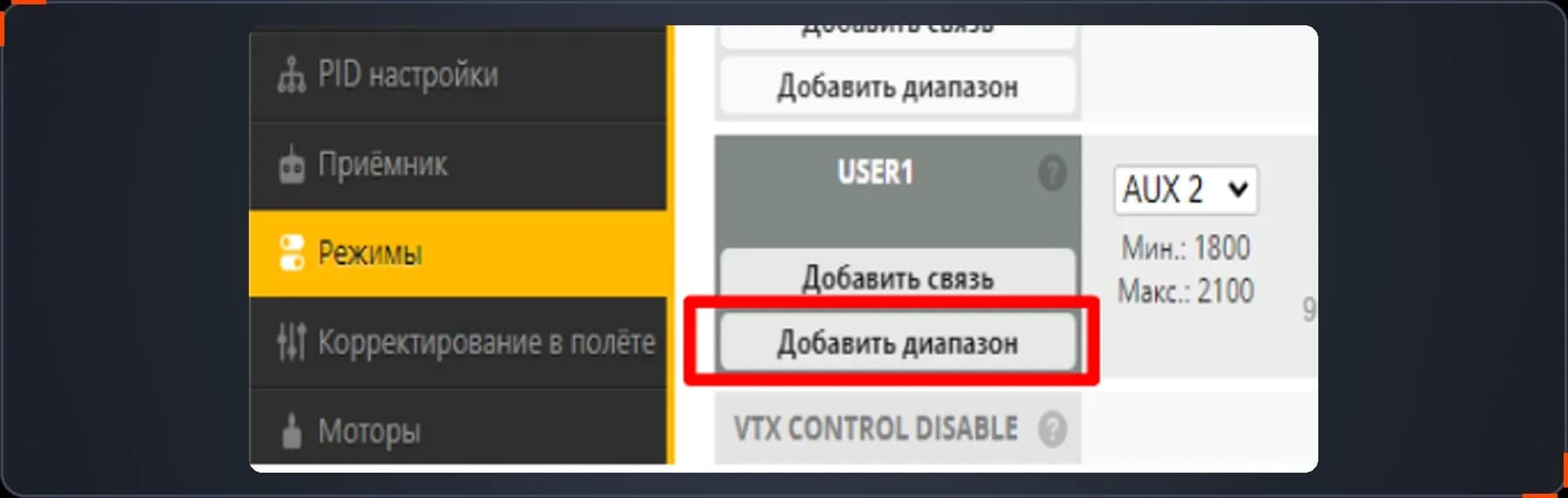

Во вкладке «Режимы» появится USER1 — назначьте на него любой AUX на пульте.

Шаг 2.6: режим USER1 и AUX-канал во вкладке «Режимы» Betaflight

3. Проверка настройки и подключения#

Проверка выполняется без заряда.

3.1. Подключите питание#

Должен загореться зелёный светодиод.

3.2. Нажмите кнопку выстрела на аппаратуре#

Не подключая заряд, нажмите кнопку выстрела. На плате инициации должен загореться красный светодиод. Если он не загорелся — проверьте правильность подключения (раздел 2).

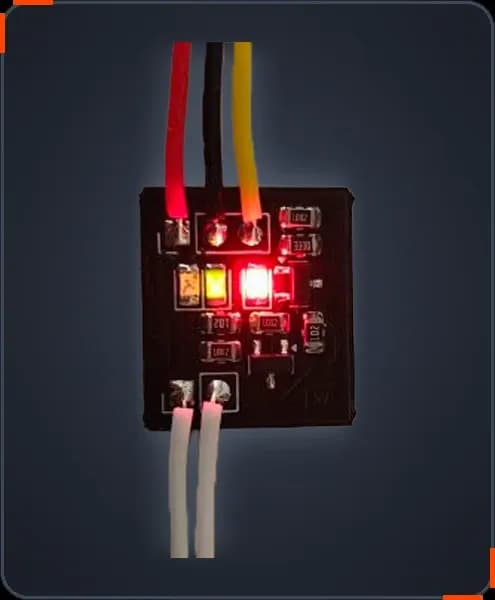

Шаг 3.2: красный светодиод при нажатии кнопки выстрела

4. Индикация и порядок установки патрона#

Светодиоды платы инициации показывают, что происходит на каждом шаге.

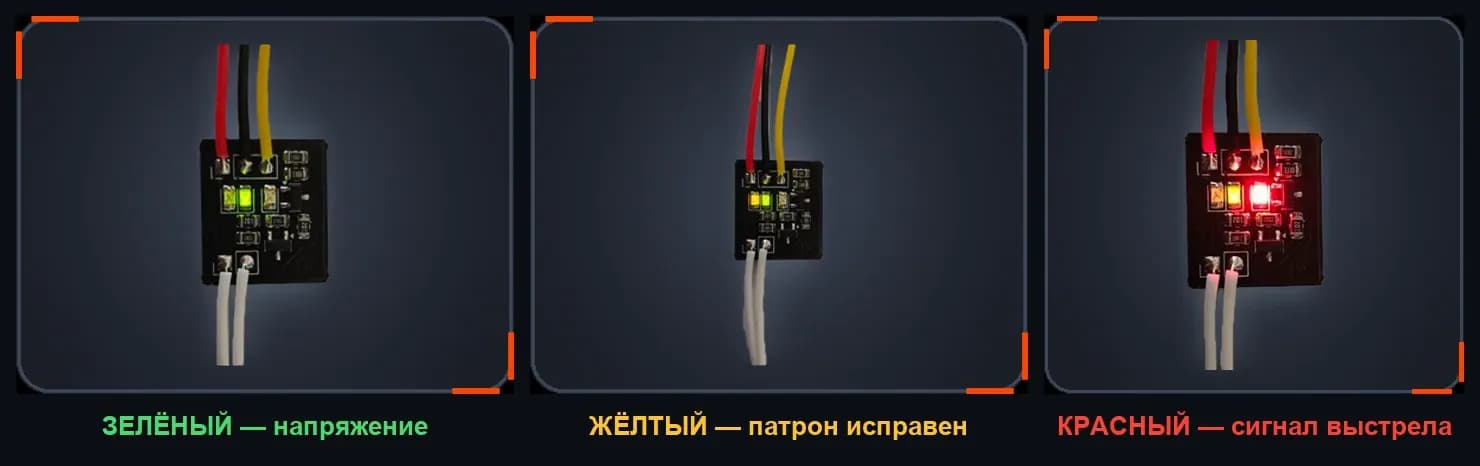

Индикация платы инициации: зелёный — напряжение, жёлтый — патрон исправен, красный — сигнал выстрела

Цвет

Что означает

Что делать

Зелёный

Есть напряжение

Подайте питание — на плату приходит напряжение.

Жёлтый

Патрон исправен, контакт есть

Вставьте патрон в патронник, затем установите снаряд с сетью (раздел 5).

Красный

Сигнал выстрела

Загорается при управляющем сигнале. При установленном пиропатроне в этот момент он срабатывает.

5. Сборка и установка снаряда#

Снаряд собирается из основы и сменного картриджа, затем устанавливается на пусковое устройство.

5.1. Снимите транспортировочное кольцо#

Удалите транспортировочное кольцо (1) с нового картриджа.

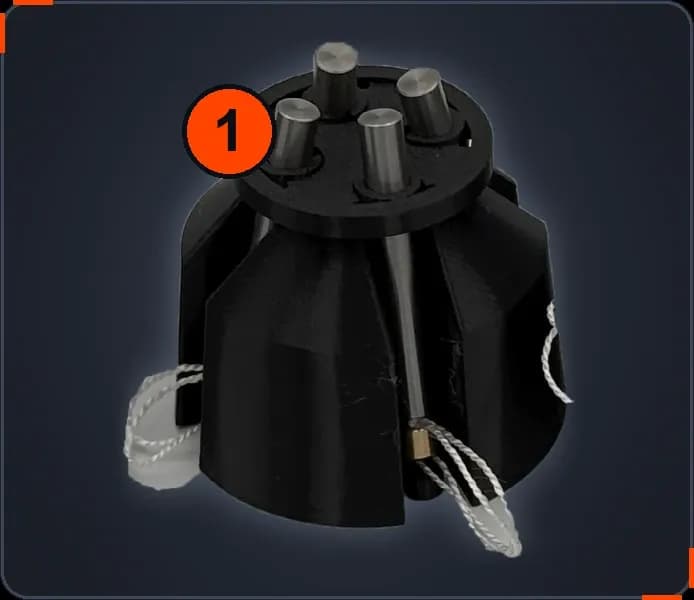

Шаг 5.1: 1 — транспортировочное кольцо

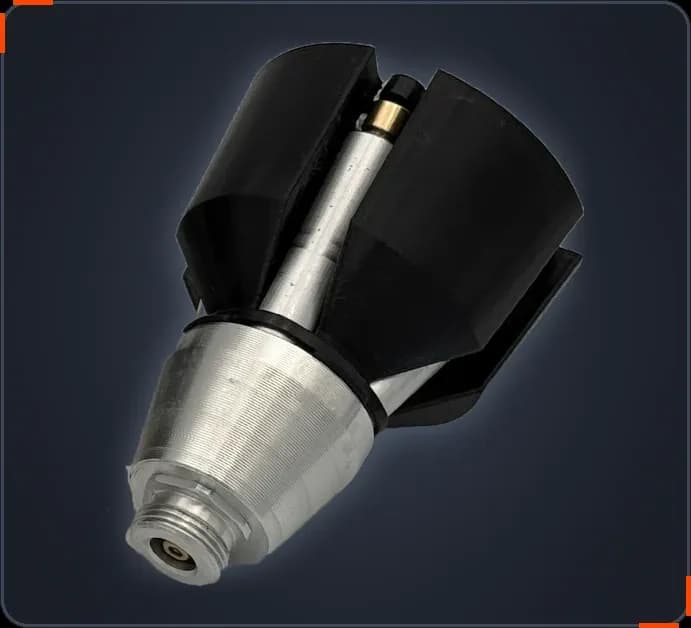

5.2. Соберите снаряд#

Соедините основу и сменный картридж.

Шаг 5.2: основа и сменный картридж в сборе

5.3. Установите снаряд на пусковое устройство#

Убедитесь, что красный светодиод не горит. Накрутите снаряд на пусковое устройство и закрепите его стяжкой.

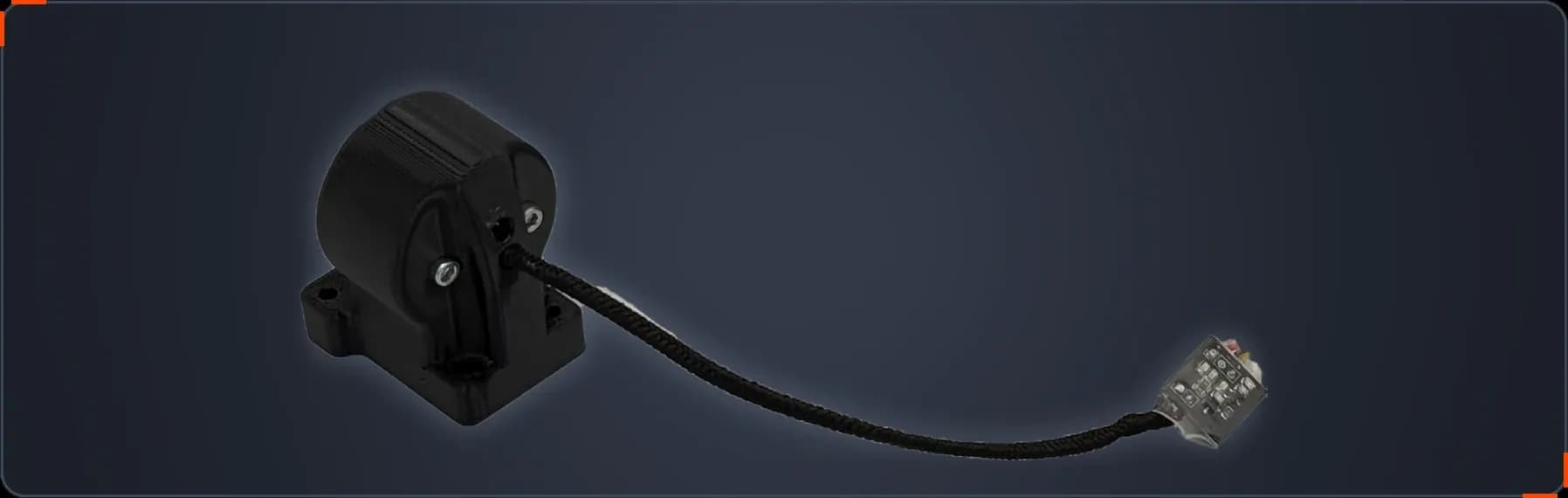

Шаг 5.3: снаряд на пусковом устройстве

5.4. Проверьте индикацию#

Сверьте светодиоды с разделом 4.

6. Характеристики и особенности#

Параметр

Значение

Модификация

сеткомёт для FPV-дронов

Напряжение питания

+5 В

Уровень логического сигнала

от +3 до +5 В

Рабочий ток

0,7 А

Сопротивление патрона

от 7 до 9 Ом

Допустимый ток через плату

7 А

Площадь сетки

5,7 м²

Рабочая дистанция

от 4 до 6 м

Способ инициации

логическая 1 / 0

Требования к установке

винтовое соединение M3×16

Комплект поставки#

Позиция

Количество

Пусковая установка

1 шт.

Картридж

3 шт.

Снаряд

1 шт.

Газогенератор для смены картриджа

3 шт.

Стяжка для крепления картриджа

3 шт.

Особенности устройства#

  • Электронный механизм спуска. Значительно увеличивает вероятность срабатывания патрона по сравнению с механическими аналогами и уменьшает размер устройства — поэтому сеткомёт можно ставить на любые FPV-дроны.
  • Компактность и универсальность. Крепление из стартового комплекта совместимо с 7-дюймовой FPV-рамой Mark 4. Для других рам может потребоваться дополнительное сверление отверстий.
  • Плата инициации с индикацией. Индикация позволяет убедиться в правильности установки патрона. Плата совместима со всеми полётными контроллерами.

Вопросы по работе устройства#
