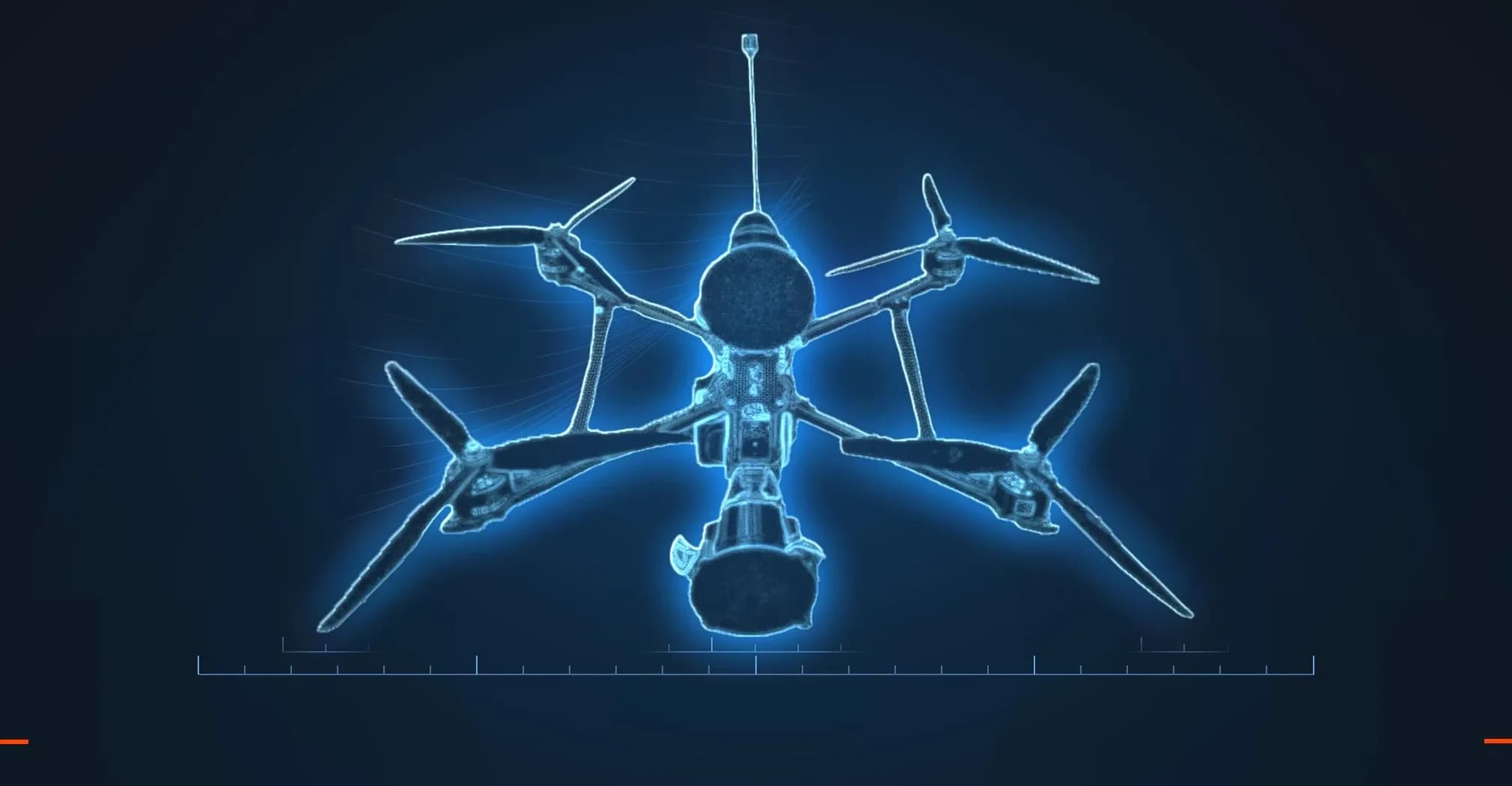

Руководство по эксплуатации: дрон-перехватчик «Вултур» Р10v2
Дрон-перехватчик «Вултур» Р10v2 с двумя пусковыми устройствами: комплектация, подключение плат инициации, настройка детонации в Betaflight, проверка, установка снаряда и характеристики.
Дрон-перехватчик «Вултур» Р10v2 нейтрализует цель сетью. На борту два пусковых устройства с отдельными платами инициации — за один вылет можно нейтрализовать две цели.
В каталоге: «Вултур» Р10v2.

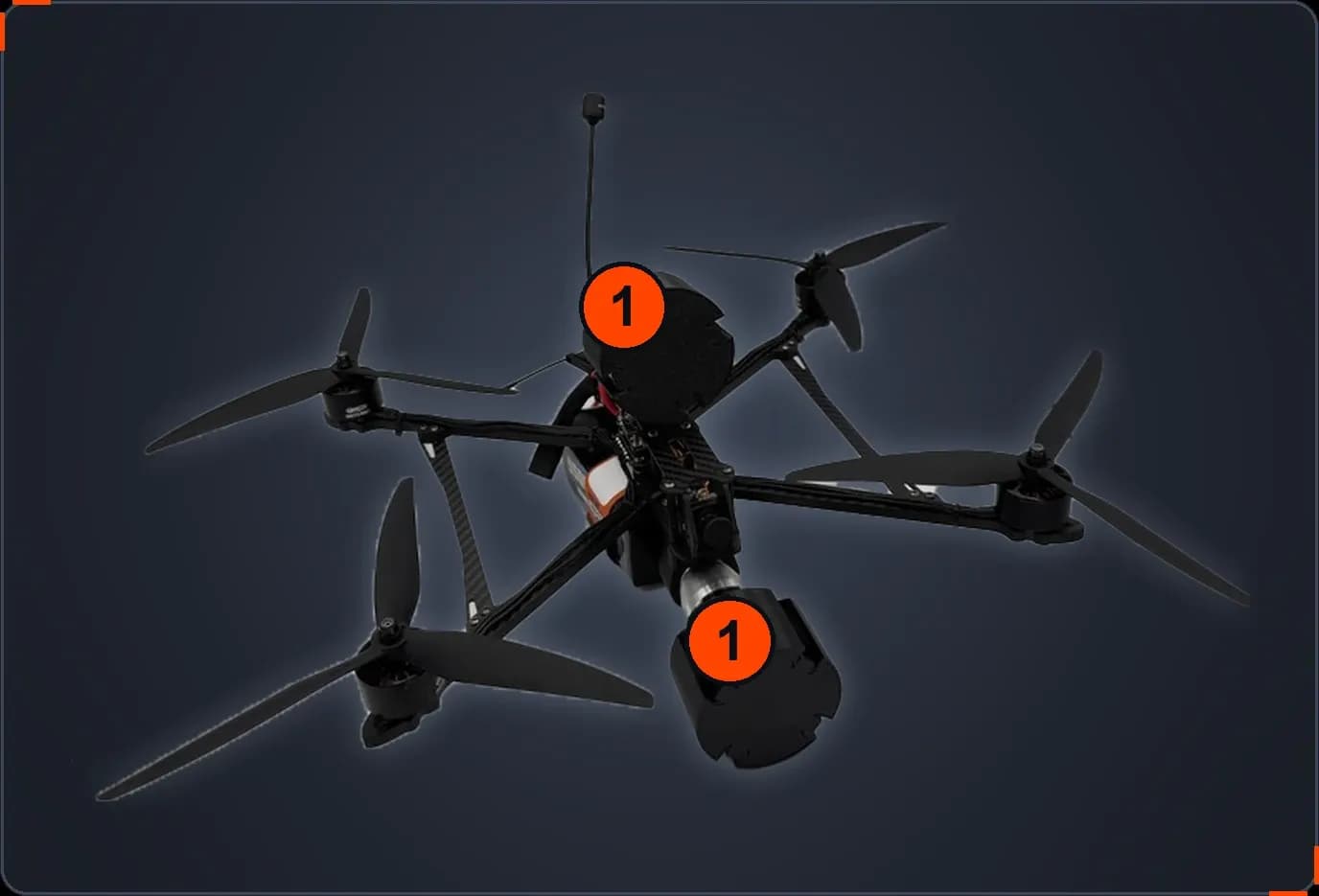

1. Устройство и комплектация#
Где на дроне пусковые устройства и что входит в комплект.
- Пусковые устройства — 2 шт.
Комплект поставки#
Позиция | Количество |
|---|---|
Перехватчик | 1 шт. |
Аккумулятор HV 9500 мА·ч | 1 шт. |
Комплект пропеллеров 10″ | 1 шт. |
Снаряд основной | 2 шт. |
Картридж | 6 шт. |
Видеосвязь 5.8G 3W (аналог) | 1 шт. |
Приёмник сигнала управления 433 / 915 МГц | 1 шт. — на выбор |

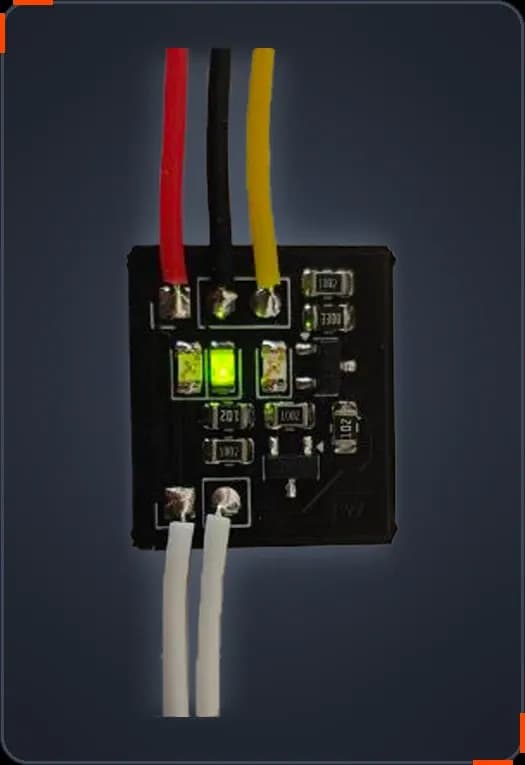

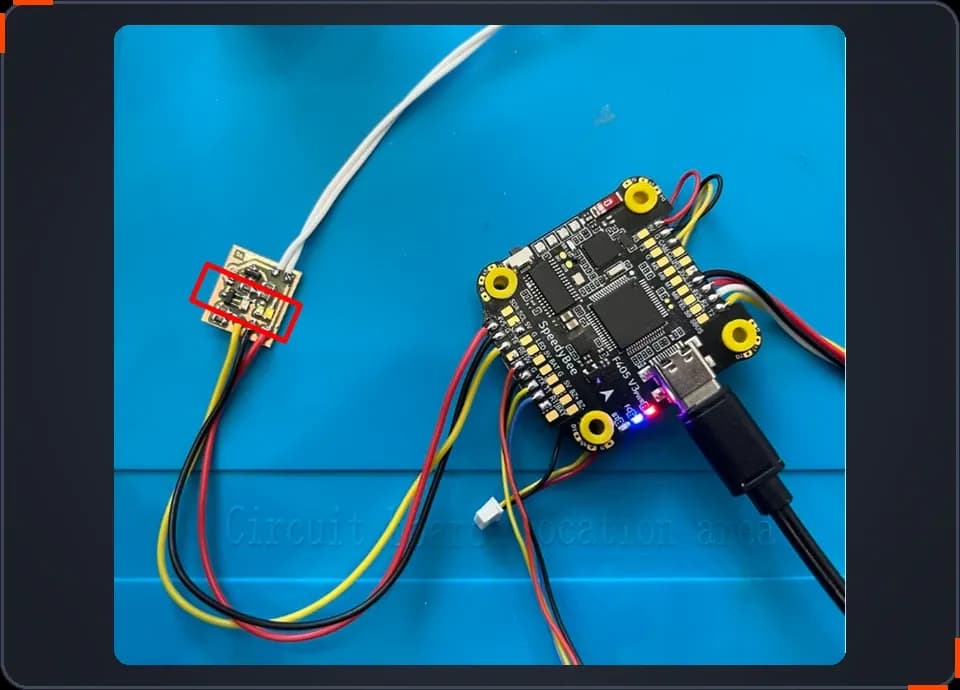

2. Подключение платы инициации#
Плата получает питание и управляющий сигнал с полётного контроллера.
Провод | Назначение |
|---|---|
Красный | +5 В — питание |
Чёрный | − (минус) питания |
Жёлтый | управляющий сигнал с полётного контроллера |
3. Настройка детонации в Betaflight#
Детонация выполняется дистанционно — с пульта, через AUX-канал.
Схема дистанционной детонации#
Пульт | Режим Betaflight | Плата | Пусковое устройство |
|---|---|---|---|
AUX-канал |
| плата инициации № 1 | пусковое устройство № 1 |
AUX-канал |
| плата инициации № 2 | пусковое устройство № 2 |
3.1. Настройте AUX-канал#
В Betaflight Configurator настройте AUX-канал: выберите доступный канал связи согласно вашему пульту дистанционного управления.

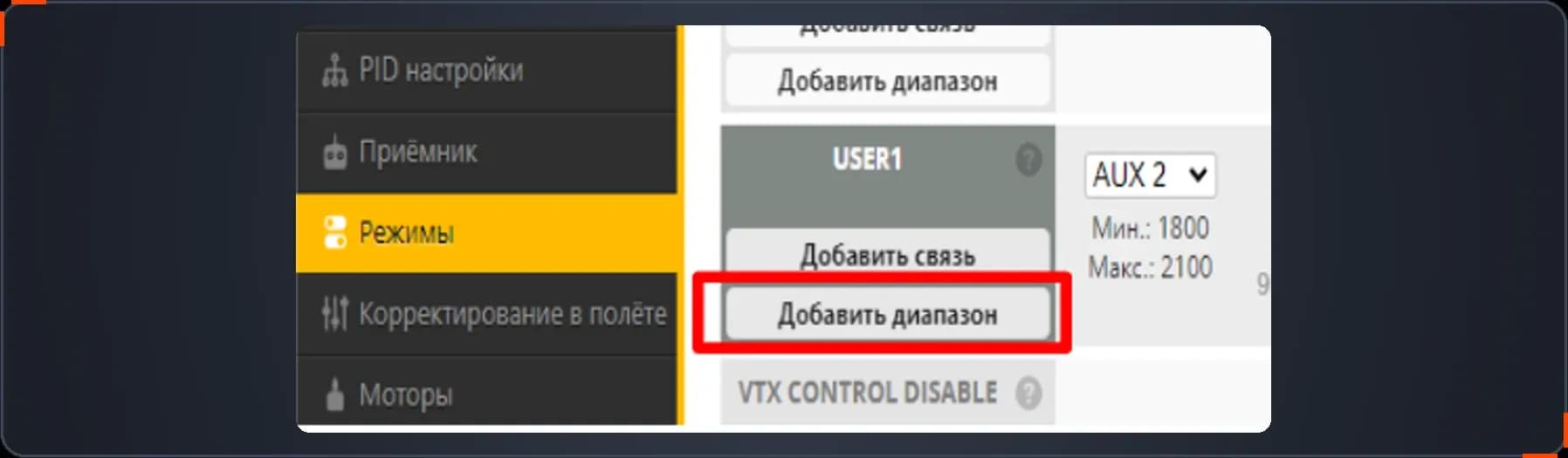

3.2. Назначьте детонацию#
После этого во вкладке «Режимы» станут доступны функции USER 1 и USER 2 — назначьте на них детонацию.
4. Проверка настройки и подключения#
Проверка выполняется без заряда — для каждой платы инициации.
4.1. Подключите питание#
Должен загореться зелёный светодиод.

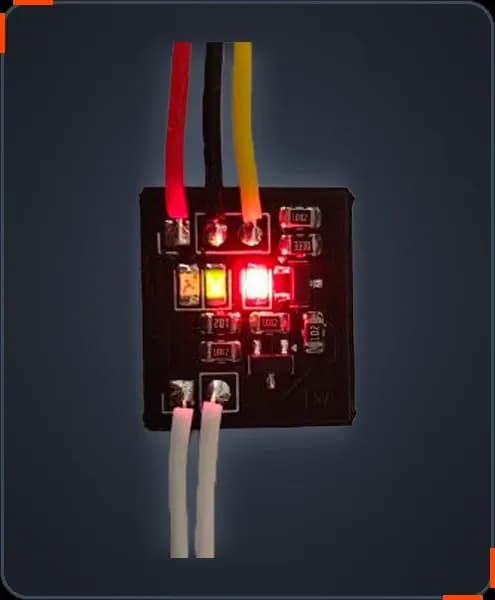

4.2. Нажмите кнопку выстрела на аппаратуре#
Не подключая заряд, нажмите кнопку выстрела. На плате инициации должен загореться красный светодиод. Если он не загорелся — проверьте правильность подключения (раздел 3).

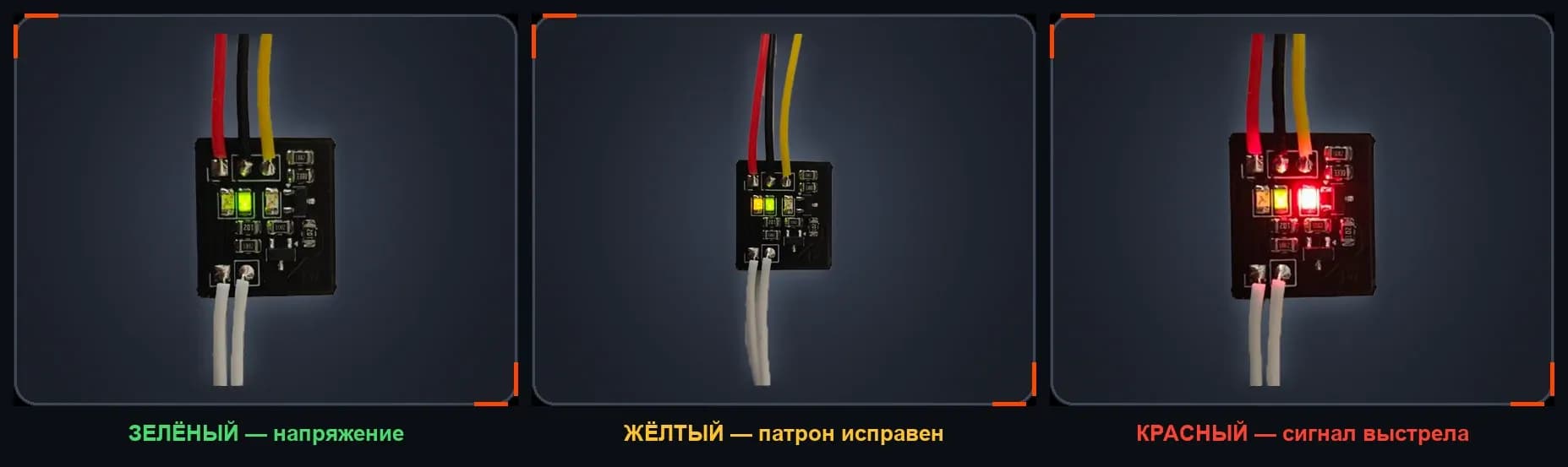

5. Индикация и порядок установки патрона#
Светодиоды платы инициации показывают, что происходит на каждом шаге.
Цвет | Что означает | Что делать |
|---|---|---|
Зелёный | Есть напряжение | Подайте питание — на плату приходит напряжение. |
Жёлтый | Патрон исправен | Вставьте патрон в патронник: есть контакт. Затем установите снаряд с сетью (раздел 6). |
Красный | Сигнал выстрела | Пришёл управляющий сигнал. При установленном пиропатроне происходит его срабатывание. |
6. Установка снаряда#
Снаряд собирают из основы и сменного картриджа и закрепляют на пусковом устройстве двумя стяжками.

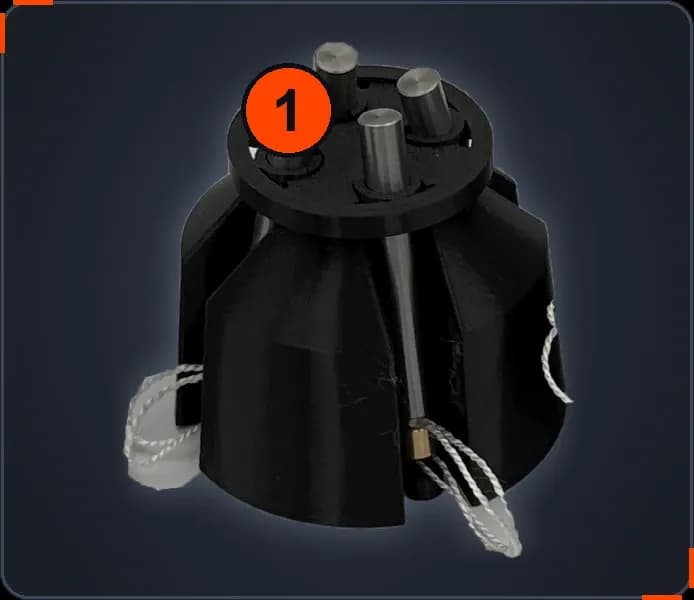

6.1. Снимите транспортировочное кольцо#
Удалите транспортировочное кольцо (1) с нового картриджа.

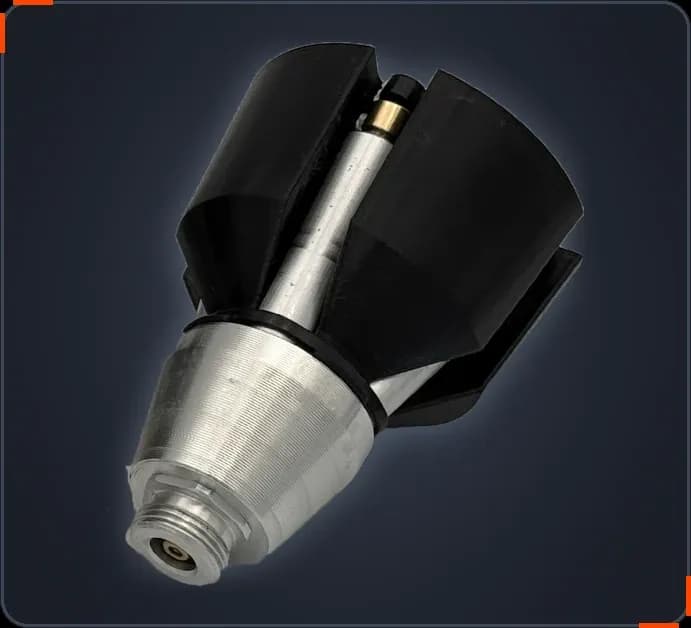

6.2. Соберите снаряд#
Соедините основу и сменный картридж.

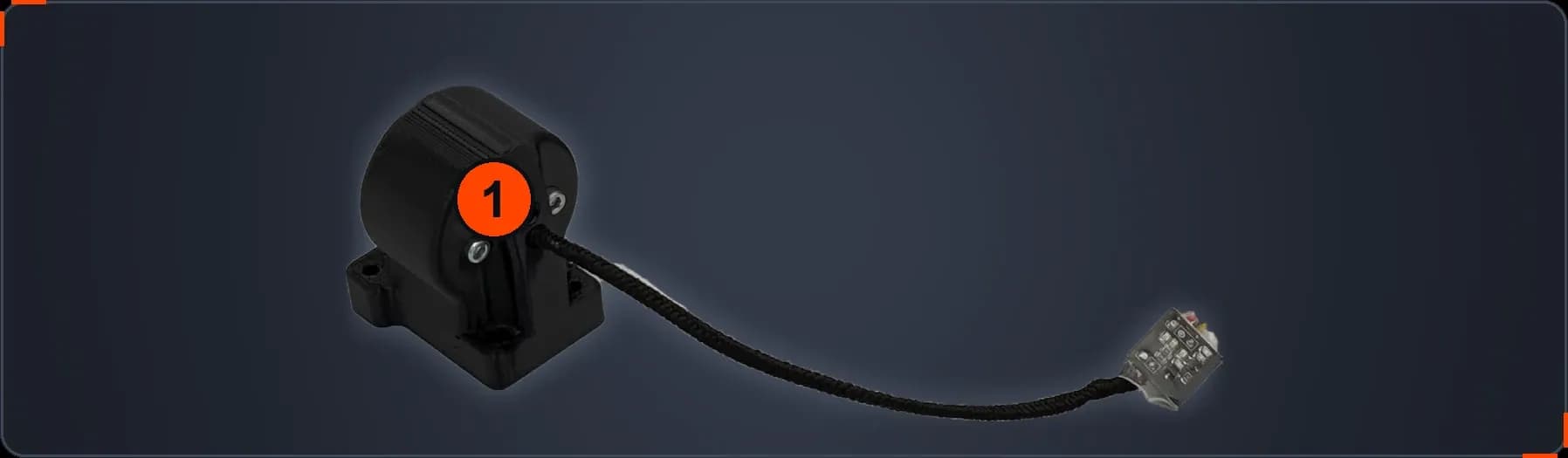

6.3. Установите снаряд на пусковое устройство#
Убедитесь, что красный светодиод не горит. Накрутите снаряд на пусковое устройство (1).
6.4. Проверьте индикацию#
Сверьте светодиоды с разделом 5.
7. Характеристики и особенности#
Перехватчик#
Параметр | Значение |
|---|---|
Тип элемента поражения | сеть |
Радиус действия | 10 км |
Время работы на одном аккумуляторе | до 40 мин |
Крейсерская скорость | 70 км/ч |
Максимальная скорость | 140 км/ч |
Максимальная дальность поражения сетью | не более 4–6 м |
Размер сетки | 2,4 × 2,4 м |
Площадь сетки | 5,7 м² |
Инициация заряда | ручная, через пульт управления |
Полезная нагрузка | 3,5 кг |
Плата инициации#
Параметр | Значение |
|---|---|
Напряжение питания | +5 В |
Уровень логического сигнала | от +3 до +5 В |
Рабочий ток | 0,7 А |
Сопротивление патрона | от 7 до 9 Ом |
Допустимый ток через плату | 7 А |
Особенности устройства#
- Электронный механизм спуска. Значительно увеличивает вероятность срабатывания патрона по сравнению с механическими аналогами и уменьшает размер устройства.
- Плата инициации с индикацией. Индикация позволяет убедиться в правильности установки патрона. Плата совместима со всеми полётными контроллерами.
Вопросы по работе устройства#
Звоните +7 (910) 577-57-51, пишите на npo-polet@yandex.ru или в Telegram @Perehvatnet.
