Руководство по эксплуатации: сеткомёт для Mavic V2.0

Сеткомёт для Mavic V2.0: основные элементы, установка на дрон, индикация, характеристики и что делать, если дрон не снижается.

2 мин чтения

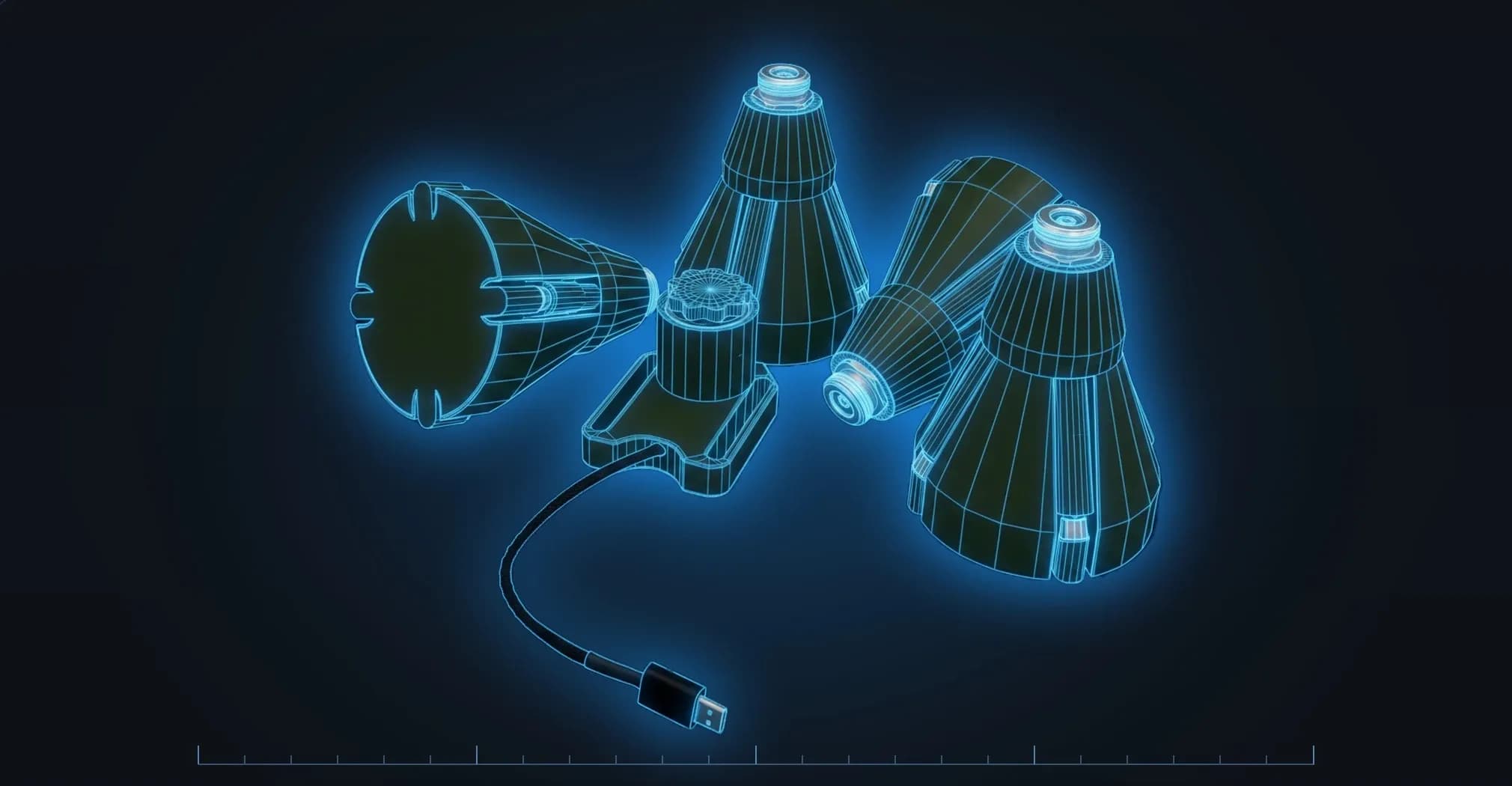

Сеткомёт для Mavic V2.0: пусковая установка и картриджи

Сеткомёт для Mavic V2.0 эффективно работает на дистанции от 4 до 6 метров. Выстрел инициируется подачей света на фотодиод.

В каталоге: сеткомёт для Mavic V2.0, версия с усиленной сетью, снаряд.

1. Основные элементы и комплектация#

Из чего состоит сеткомёт и что входит в комплект.

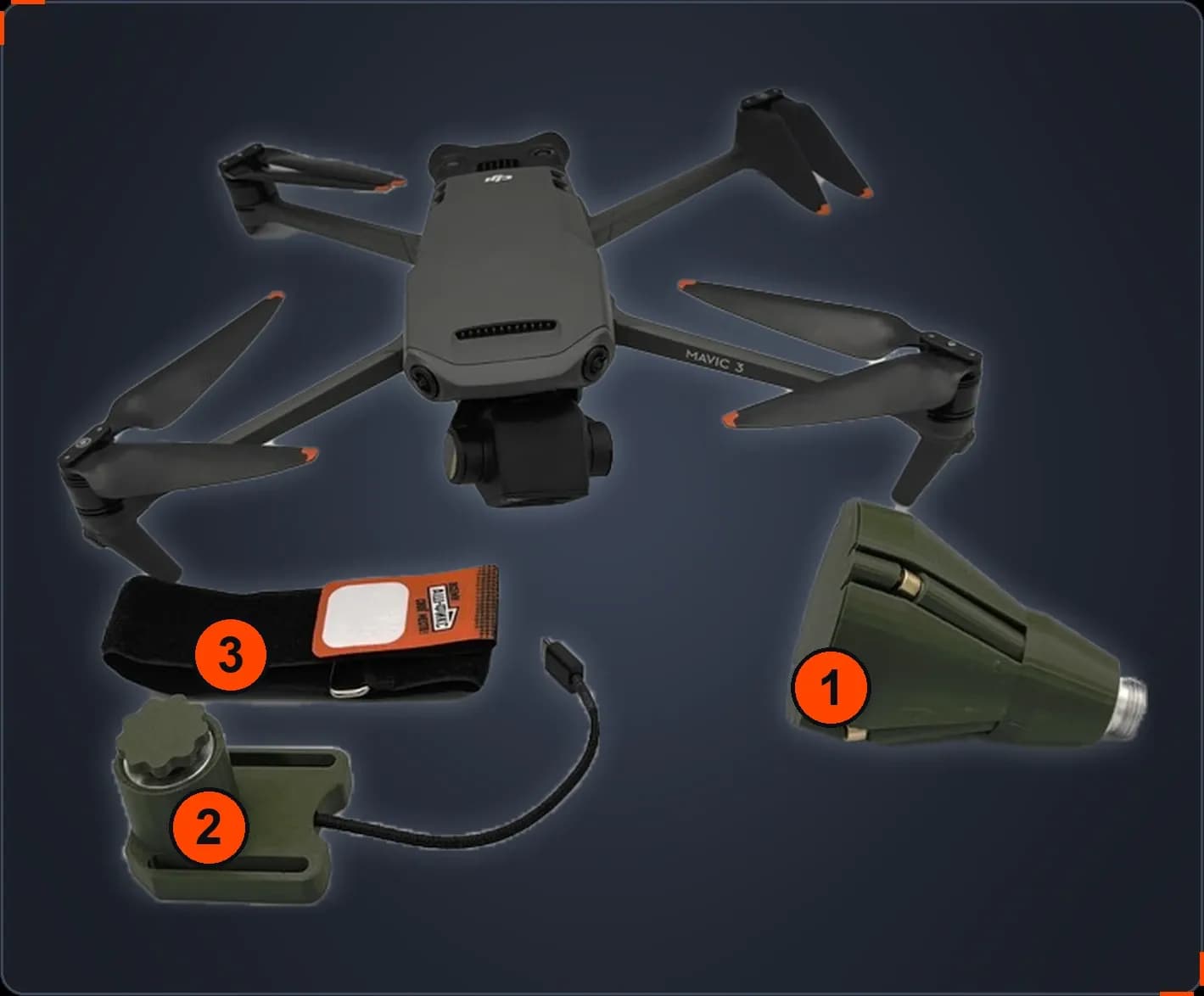

Сеткомёт для Mavic: 1 — картридж, 2 — пусковая установка, 3 — плата инициализации
  1. Картридж сеткомёта
  2. Пусковая установка
  3. Плата инициализации

Комплект поставки#

Позиция

Количество

Пусковая установка

1 шт.

Снаряд

4 шт.

2. Установка на дрон#

Порядок важен: сначала сеткомёт на дрон, затем питание, и только потом заряд.

2.1. Установите пусковое устройство на дрон#

Закрепите пусковое устройство на дроне, как показано на фото.

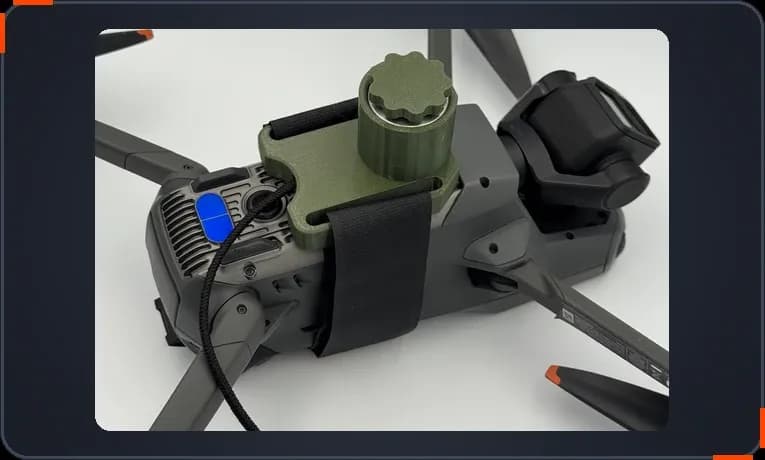

Шаг 2.1: пусковое устройство закреплено на дроне

2.2. Подключите разъём USB Type-C#

Подключите разъём USB Type-C к вашему устройству.

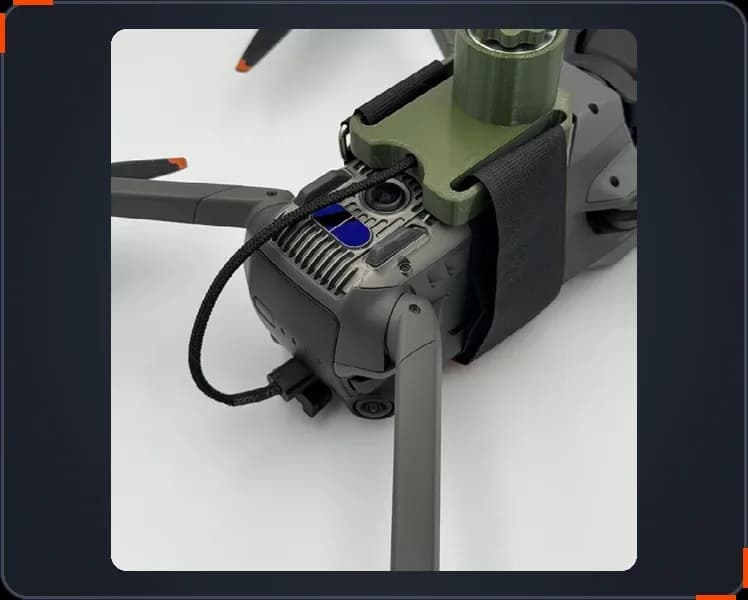

Шаг 2.2: подключение разъёма USB Type-C

2.3. Установите заряд сеткомёта#

Только когда сеткомёт уже закреплён на дроне — см. предупреждение в начале статьи.

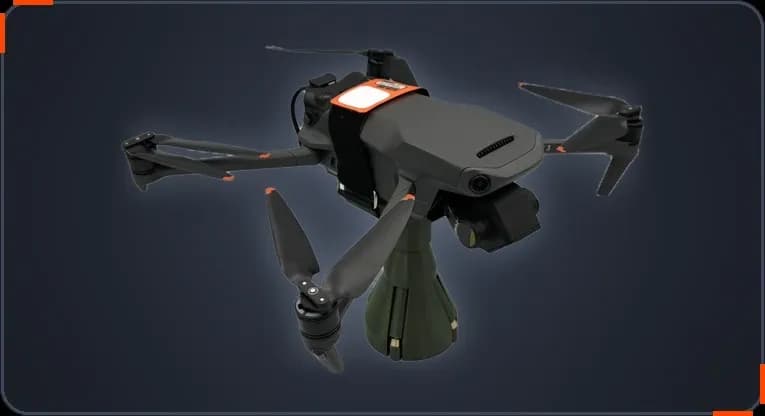

Шаг 2.3: заряд установлен в сеткомёт на дроне

3. Индикация#

Светодиоды на плате инициализации показывают состояние сеткомёта.

Цвет

Что означает

Когда загорается

Зелёный

Есть питание

При подключении USB Type-C

Жёлтый

Патрон исправен, контакт есть

При установке патрона

Красный

Напряжение подано на патрон

При включении нижней подсветки дрона

4. Основные технические характеристики#

Параметр

Значение

Модификация

сеткомёт для Mavic V2.0

Напряжение питания

+5 В

Рабочий ток

0,7 А

Сопротивление патрона

от 7 до 9 Ом

Допустимый ток через плату

7 А

Площадь сетки

5,7 м²

Общий вес

320 г

Инициация устройства

подача света на фотодиод

Рабочая дистанция

от 4 до 6 м

5. Если дрон не снижается#

Нижний сонар дрона (не камеры) может быть заслонён подвесом или грузом. Тогда дрон не летит вниз — ни по стикам, ни по команде «посадка». Команды ниже — для прошивки 1001.

Команда

Что делает

tof_off,

Принудительно отключает нижний сонар и позволяет дрону лететь вниз.

tof_on,

Обратно включает нижний сонар.

C_lights_on

Включает нижнюю подсветку. То же — двойным нажатием на кнопку.

Вопросы по работе устройства#

Звоните +7 (910) 577-57-51, пишите на npo-polet@yandex.ru или в Telegram @Perehvatnet.
