Руководство по эксплуатации: тройная (трёхствольная) установка
Трёхствольная установка с пультом инициации: комплектация, подключение и монтаж, индикация, установка и перезарядка снарядов, технические характеристики.
Трёхствольная установка — металлическая установка для монтажа на автомобиль, ближний рубеж защиты от преследующих БпЛА. Три снаряда на установке, пульт инициации с тумблерами и индикаторами, кабель управления.
В каталоге: тройная установка с кабелем 5 м; есть комплекты с кабелем 10, 20, 30, 40 и 50 м.

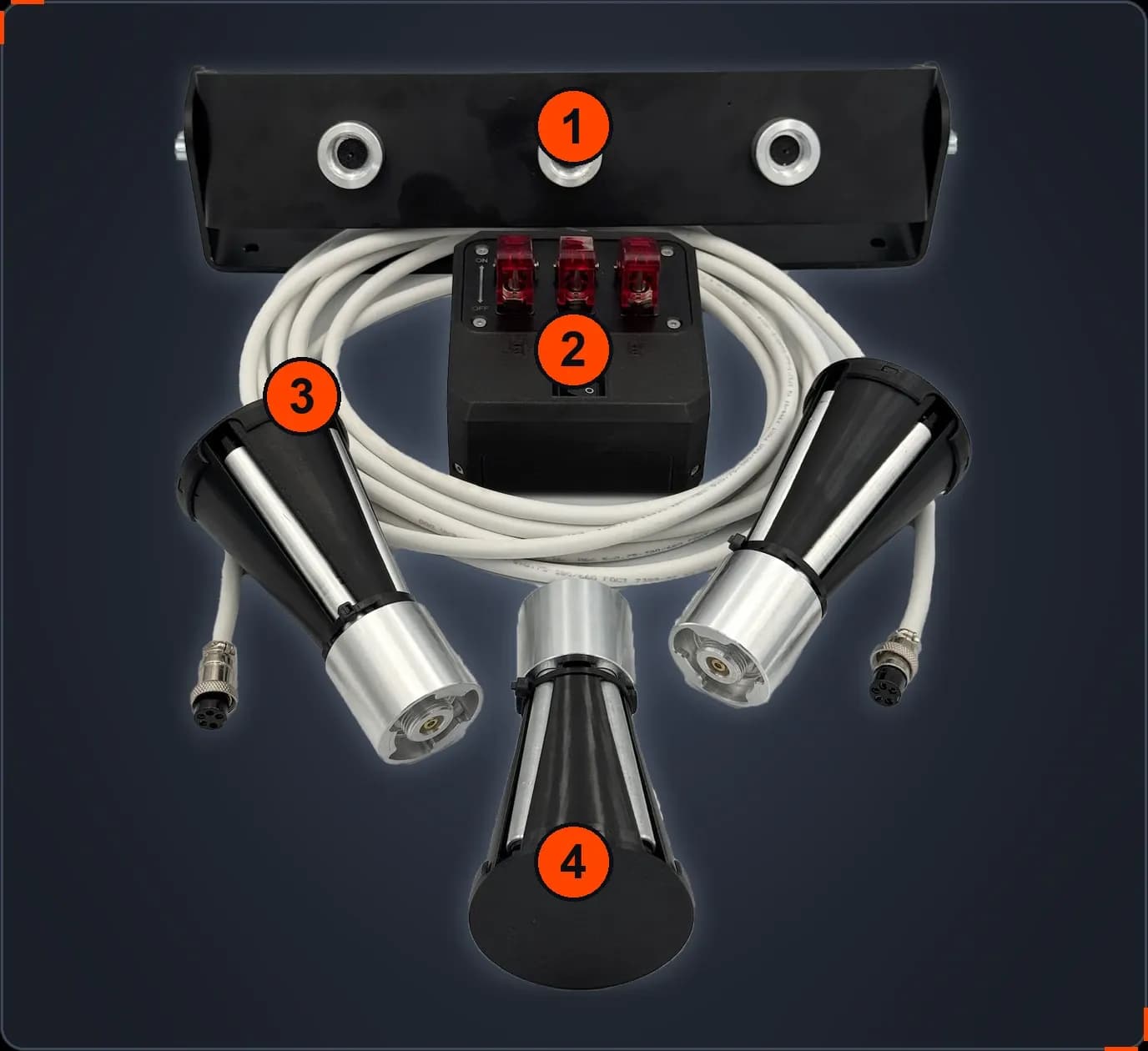

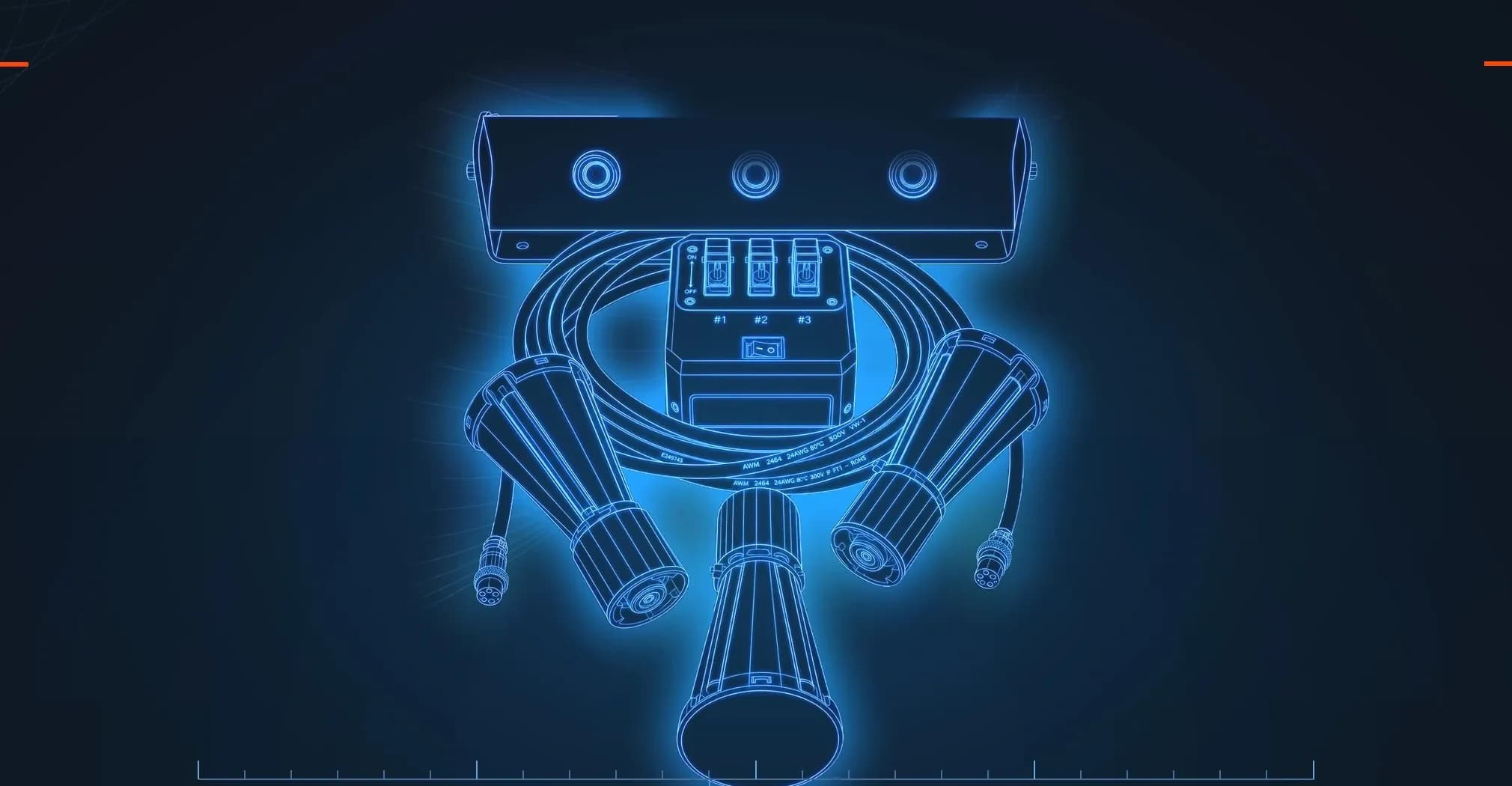

1. Внешний вид и комплектация#
Из чего состоит установка и как называются её части — дальше в тексте используются именно эти названия.
- Установка
- Пульт управления с тумблерами инициации каждого снаряда
- Кабель управления
- Сменный снаряд
Установка обеспечивает оперативное поражение целей на дистанции, определяемой длиной кабеля управления.
Комплект поставки#
Позиция | Количество |
|---|---|
Трёхствольная установка | 1 шт. |
Пульт инициации | 1 шт. |
Снаряд | 3 шт. |
Кабель управления | 1 шт., длина — по комплекту |
2. Подключение и монтаж#
Соедините установку с пультом кабелем управления и выставьте нужный угол наклона.

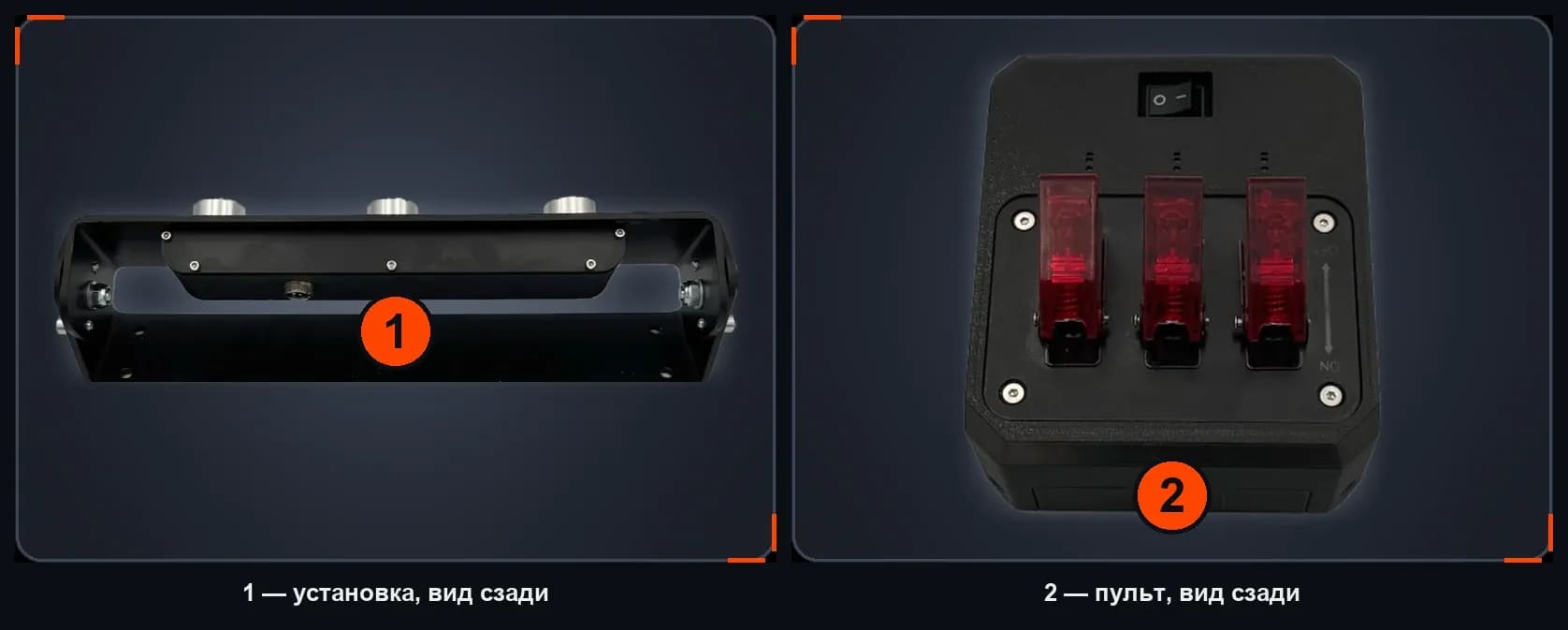

2.1. Подключите кабель управления#
Кабель передаёт сигнал с пульта инициации на установку. Подключите его к разъёму на задней части установки (1) и к разъёму на пульте (2).
2.2. Отрегулируйте угол наклона#
- Ослабьте болты. Открутите болты с двух сторон шестигранным ключом.
- Выставьте угол. Вручную установите нужный угол наклона.
- Затяните болты. Плотно затяните болты с обеих сторон.

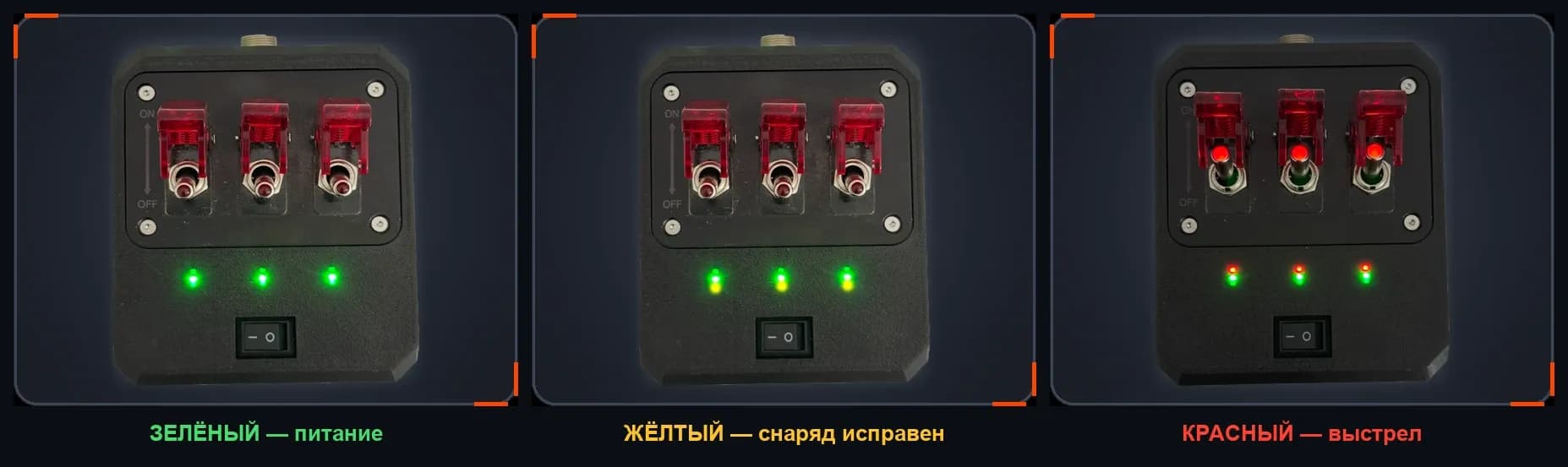

3. Индикация#
Светодиоды на пульте показывают состояние — по одному под каждым тумблером.
Цвет | Что означает | Когда загорается |
|---|---|---|
Зелёный | Есть питание | При снятии с предохранителя (кнопка вкл/выкл) |
Жёлтый | Снаряд исправен | При установке снаряда |
Красный | Напряжение на снаряде | Это выстрел |

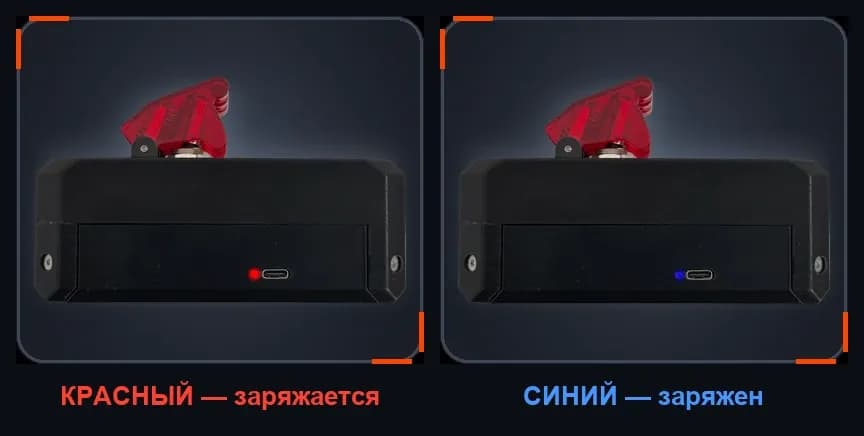

Зарядка аккумулятора#
Подключите USB Type-C. Подавайте напряжение не выше 5 В.
Цвет | Состояние |
|---|---|
Красный | Заряжается |
Синий | Заряжен |
4. Установка и замена снарядов#
Снаряды вставляются в пазы установки и фиксируются поворотом.

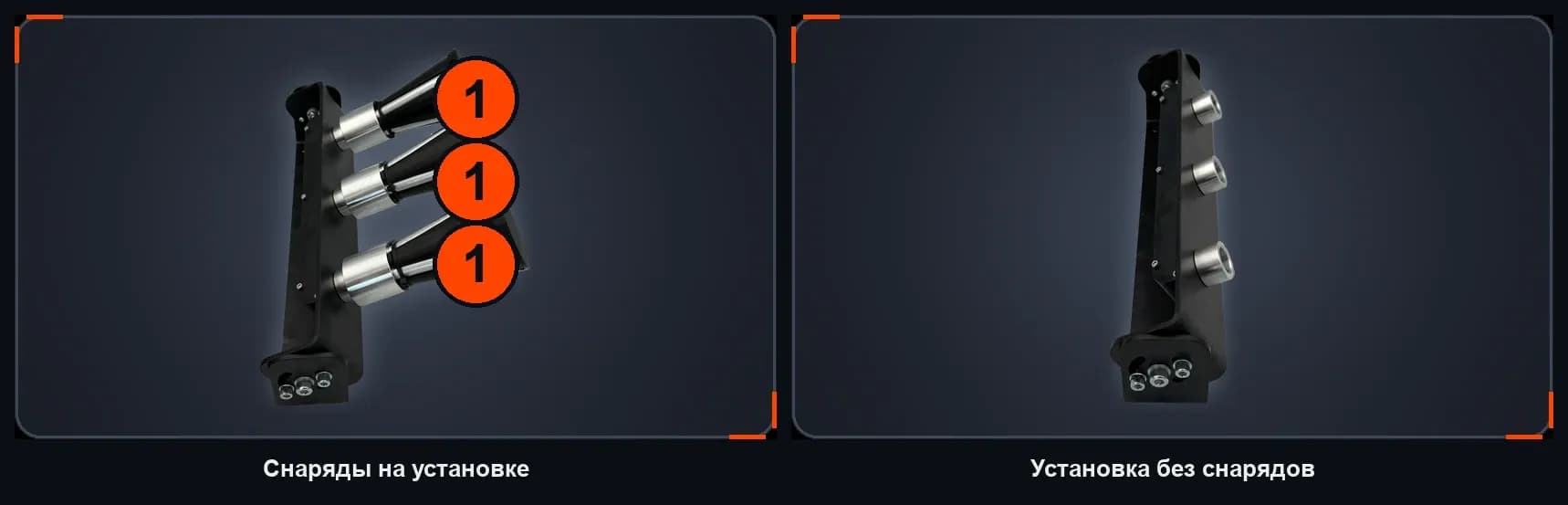

4.1. Снимите использованные снаряды#
Демонтируйте использованные снаряды (1) с установки.

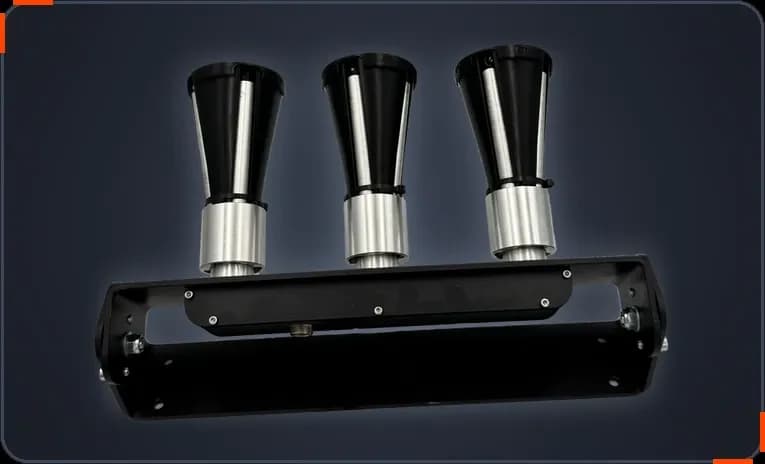

4.2. Установите новые снаряды#
Вставьте снаряды в пазы и проверните.
4.3. Проверьте индикацию#
Сверьте светодиоды с разделом 3.
5. Замена картриджа и пиропатрона#
Отработанный снаряд перезаряжают: ставят новый сменный картридж и новый пиропатрон (газогенератор).

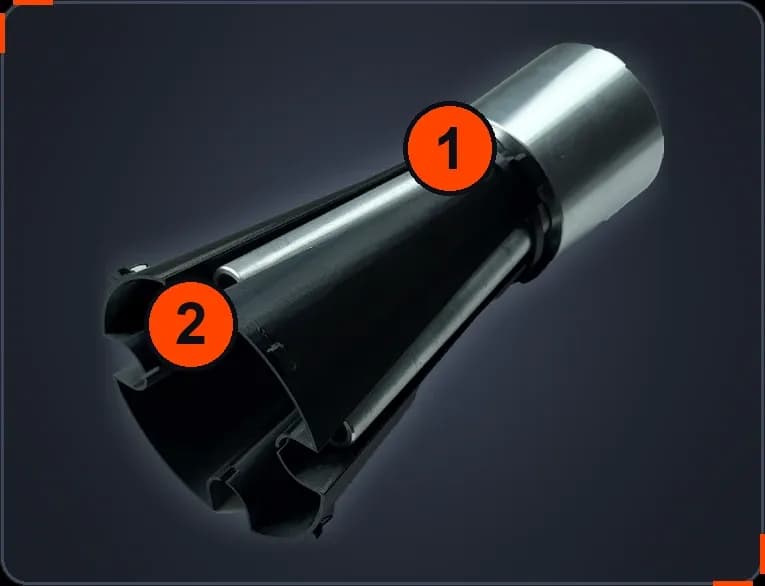

5.1. Разберите отработанный снаряд#
Снимите стяжку (1) и демонтируйте пластиковый контейнер (2).

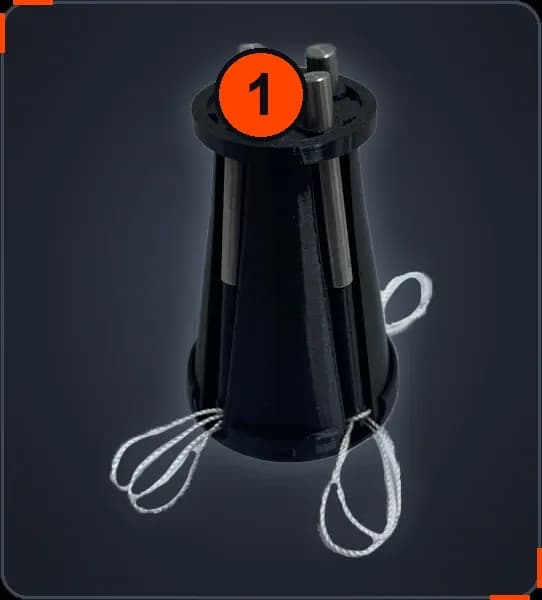

5.2. Снимите транспортировочное кольцо#
Удалите транспортировочное кольцо (1) с нового картриджа.

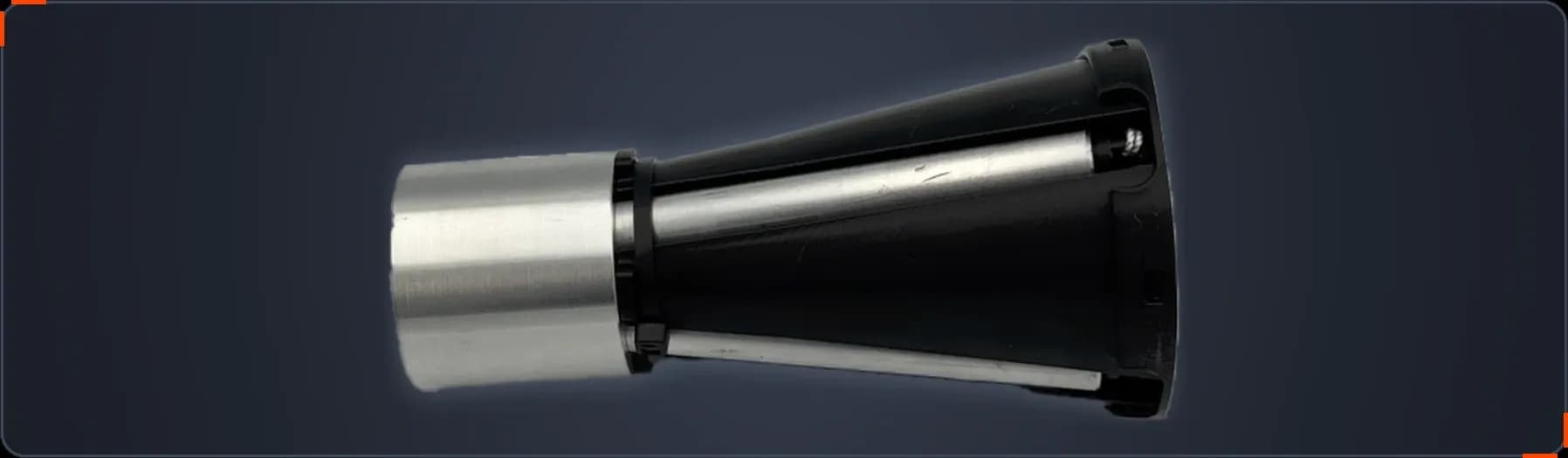

5.3. Соберите снаряд#
Соедините основу и сменный картридж.

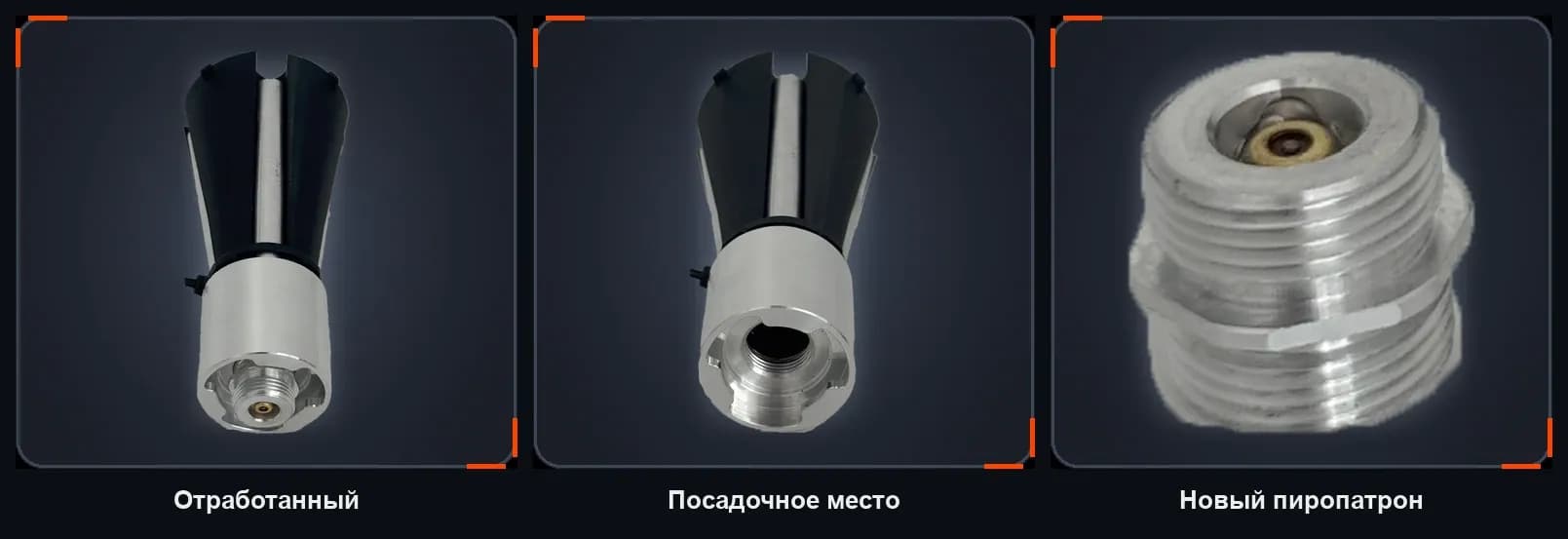

5.4. Замените пиропатрон#
Выкрутите отработанный пиропатрон и накрутите новый на посадочное место.

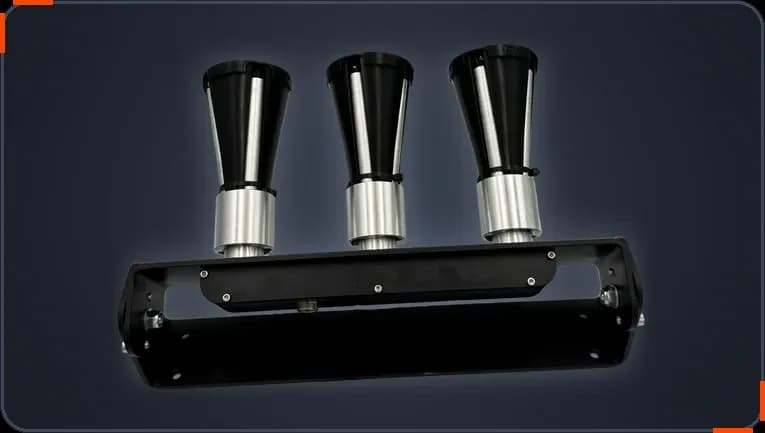

5.5. Установите снаряд#
При выключенном предохранителе вставьте снаряд в паз установки и проверните до упора.
6. Основные технические характеристики#
Параметр | Значение |
|---|---|
Материал корпуса установки | сталь |
Материал пульта инициации | PETG-пластик |
Источник питания | 5 В |
Приводное устройство | тумблер-выключатель двухпозиционный, 3 шт. |
Время работы во включённом состоянии | 4 недели |
Способ установки сменного снаряда | резьбовое |
Время перезарядки | от 15 с |
Длина кабеля управления | по комплекту |
Вес без учёта снарядов | 2,465 кг |
Общий вес | 3,48 кг |
Габариты | 370 × 90 × 100 мм |
Влагозащита | брызги со всех сторон (IP54) |
Морозостойкость | до −30 °C |
Вопросы по работе устройства#
Звоните +7 (910) 577-57-51, пишите на npo-polet@yandex.ru или в Telegram @Perehvatnet.
