Руководство по эксплуатации: ручной сеткомёт «Паук 30»
Ручной сеткомёт «Паук 30» для перехвата БпЛА в ближнем и среднем радиусе: комплектация, индикация, замена картриджа и технические характеристики.

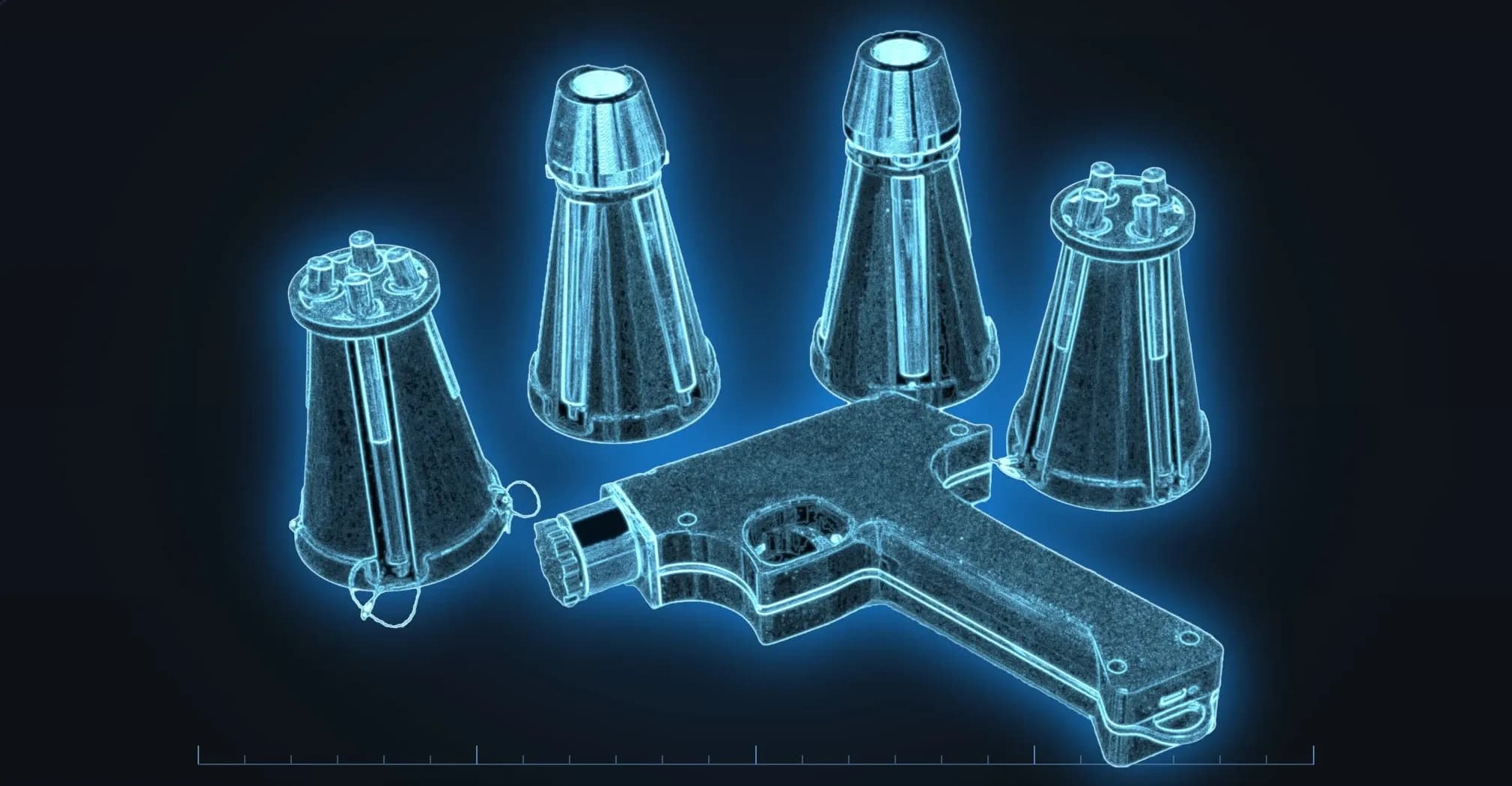

Ручной сеткомёт «Паук 30» — устройство для перехвата БпЛА в ближнем и среднем радиусе действия. Модификация пистолета — ПП30.
В каталоге: сеткомёт «Паук 30», запасной снаряд, сменный картридж.

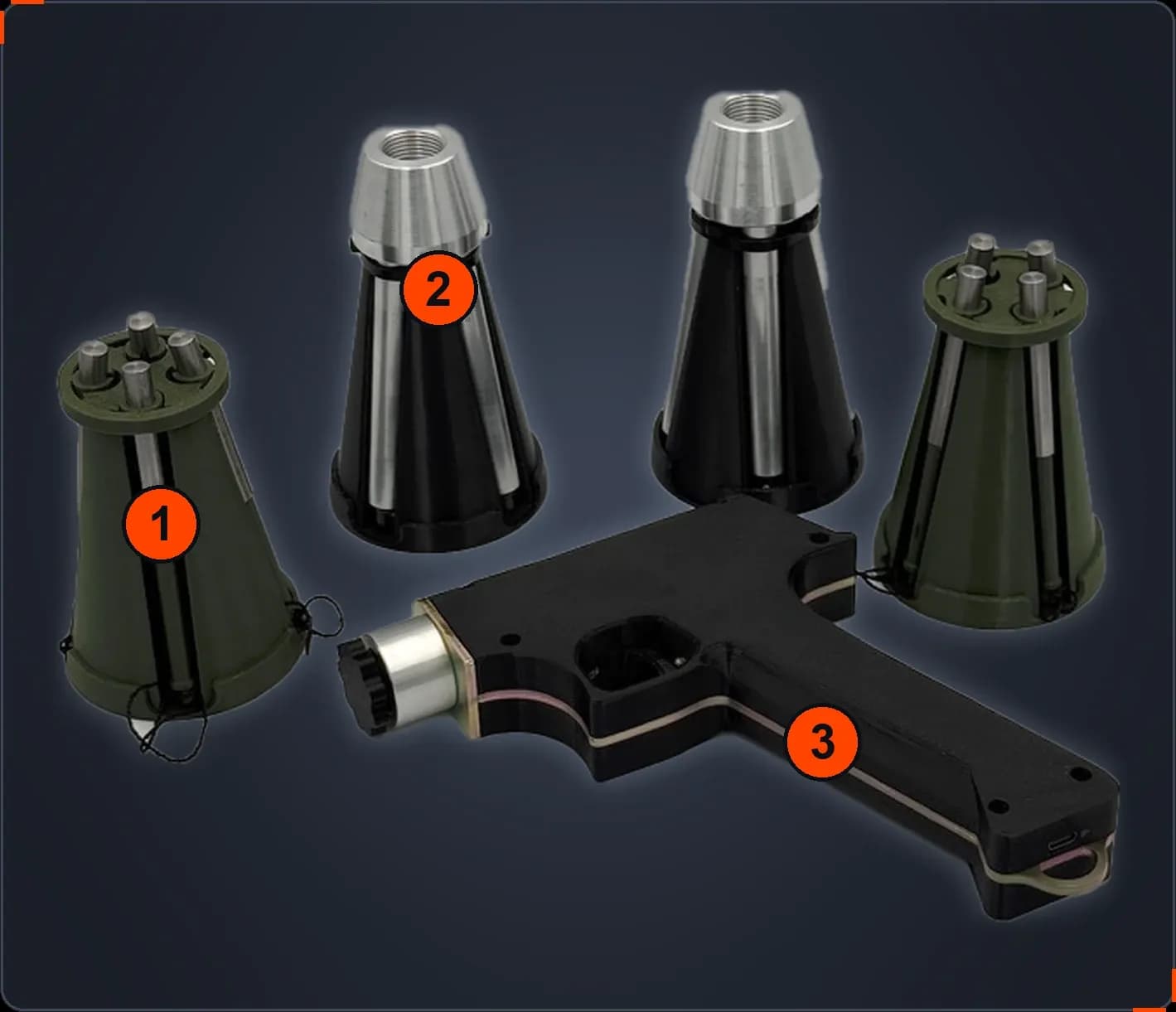

1. Внешний вид и комплектация#
Из чего состоит устройство и как называются его части — дальше в тексте используются именно эти названия.
- Сменный картридж
- Основной снаряд
- Пистолет
Основной снаряд накручивается на пистолет. Сменный картридж нужен для перезарядки снаряда — см. раздел 3.
2. Индикация#

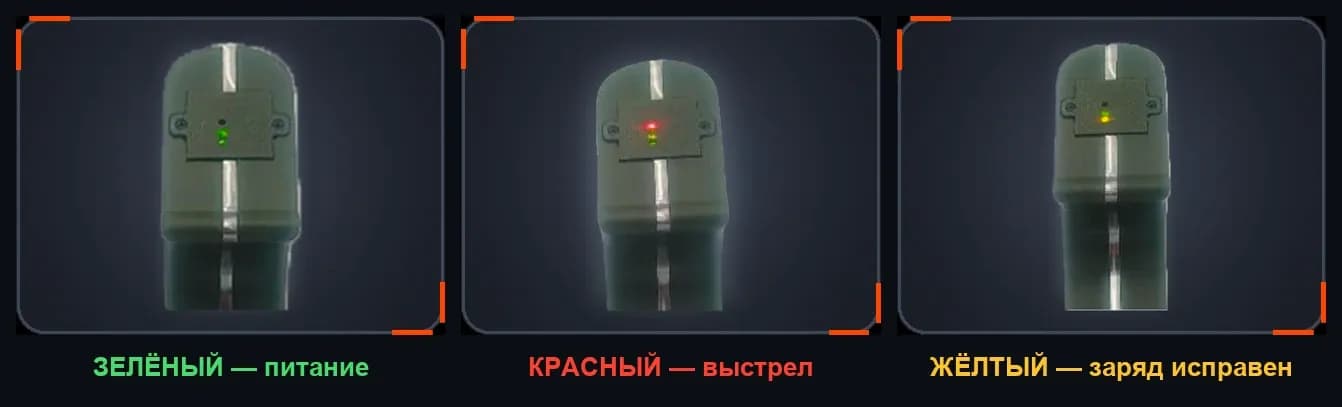

Светодиоды на рукояти показывают состояние устройства.
Цвет | Что означает | Когда загорается |
|---|---|---|
Зелёный | Есть питание | При снятии с предохранителя (кнопка вкл/выкл) |
Красный | Напряжение подано на патрон | Это выстрел |
Жёлтый | Патрон и заряд исправны | При установке патрона |

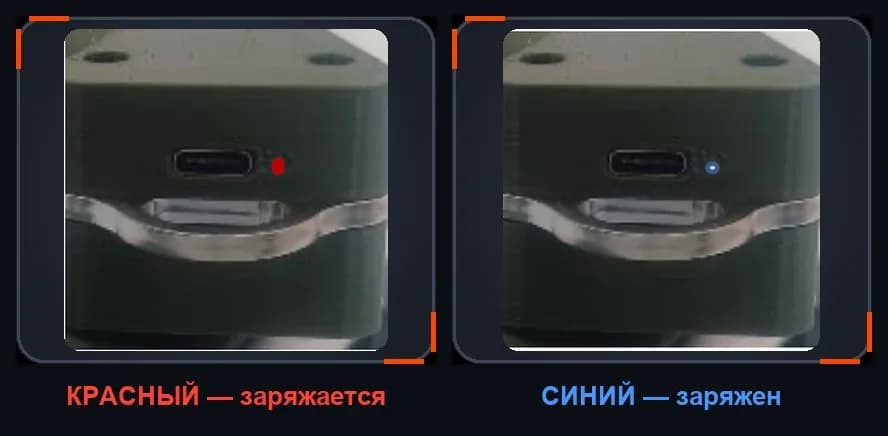

Зарядка аккумулятора#
Подключите USB Type-C. Подавайте напряжение не выше 5 В.
Цвет | Состояние |
|---|---|
Красный | Заряжается |
Синий | Заряжен |
3. Установка и замена картриджа#
После выстрела отработанный заряд разбирают и собирают заново с новым сменным картриджем.
3.1. Разберите отработанный заряд#

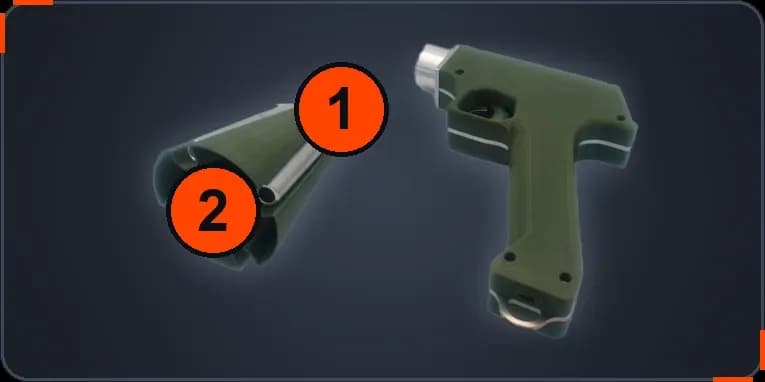

Снимите стяжку (1) с отработанного заряда и демонтируйте пластиковый контейнер (2).
3.2. Снимите транспортировочное кольцо#

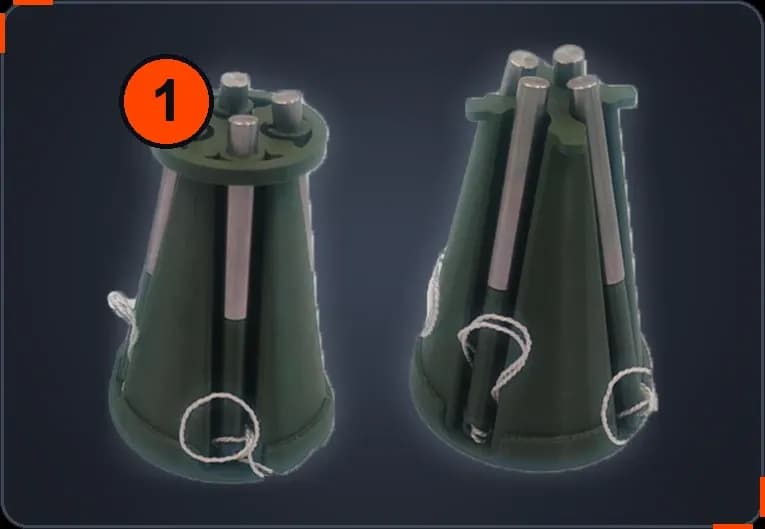

Удалите транспортировочное кольцо (1) с нового картриджа.
3.3. Соберите заряд#

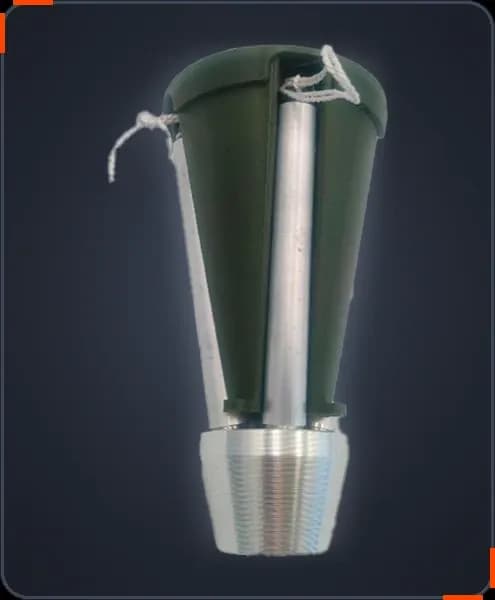

Соедините основу и сменный картридж.
3.4. Закрепите стяжкой и замените пиропатрон#
Стяните собранный заряд стяжкой и замените отработанный пиропатрон.

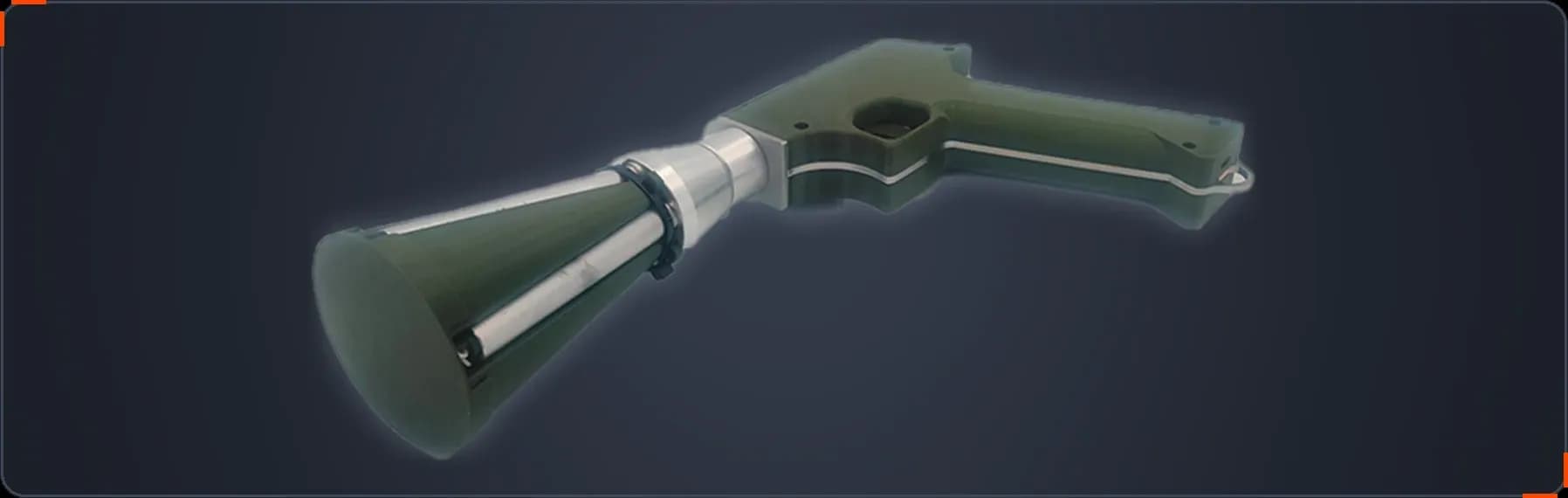

3.5. Накрутите заряд на пистолет#
Делайте это только при выключенном предохранителе.
3.6. Проверьте индикацию#
Сверьте светодиоды с разделом 2.
4. Основные технические характеристики#
Параметр | Значение |
|---|---|
Модификация | пистолет «Паук» ПП30 |
Напряжение питания при зарядке | +5 В |
Дальность выстрела | до 20 м |
Скорость | 18 м/с |
Время перезарядки на сменный картридж | от 1 мин |
Время перезарядки с основным снарядом | от 5 с |
Время работы во включённом состоянии | 8 недель |
Общий вес | 685 г |
Габариты | 190 × 150 × 30 мм |
Влагозащита | брызги со всех сторон (IP54) |
Вопросы по работе устройства#
Звоните +7 (910) 577-57-51, пишите на npo-polet@yandex.ru или в Telegram @Perehvatnet.
