Руководство по эксплуатации: ручной сеткомёт «Паук 30Б»
Ручной сеткомёт «Паук 30Б» с быстросъёмным сменным снарядом: комплект поставки, индикация, замена снаряда и технические характеристики.

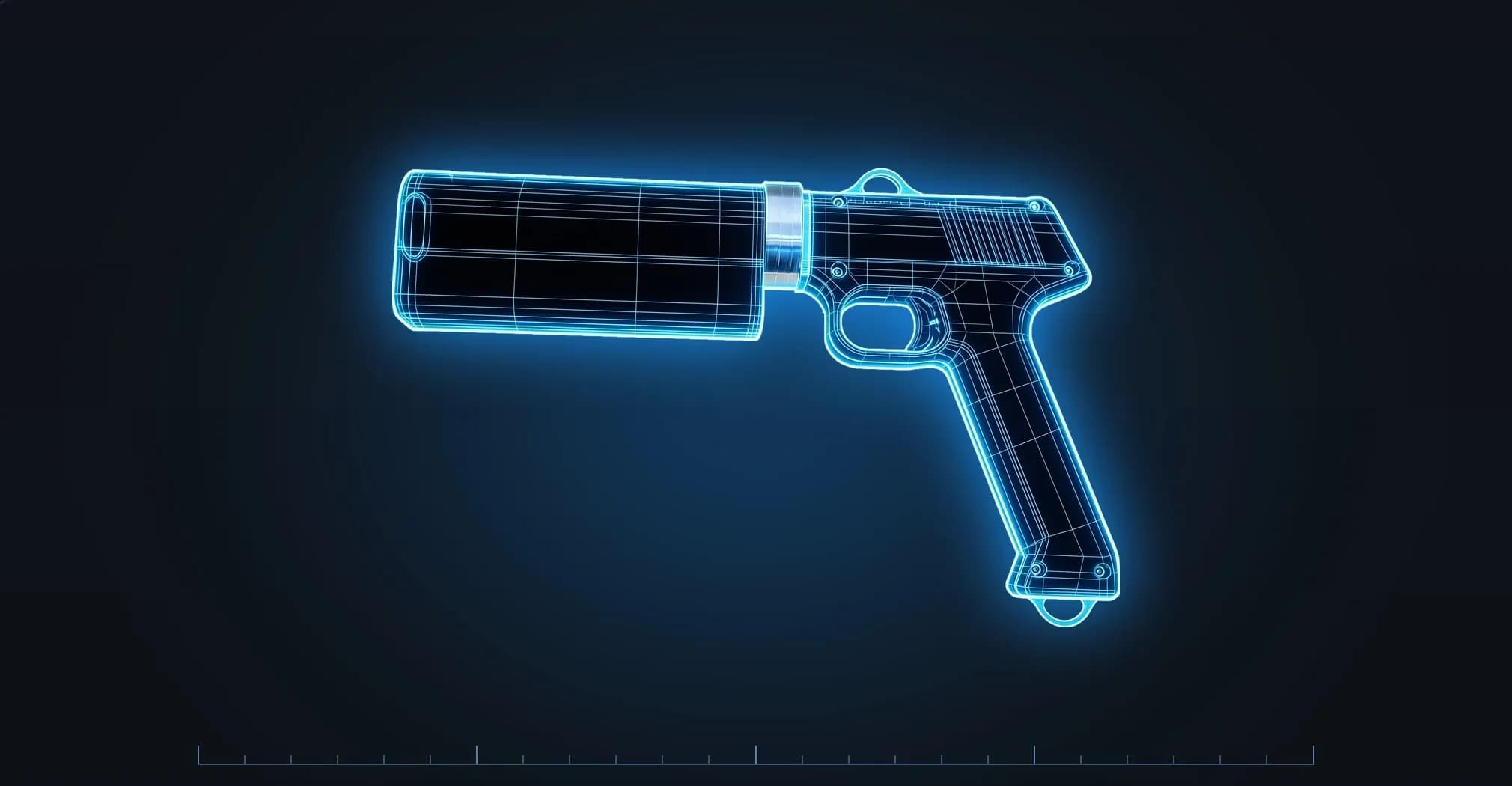

Ручной сеткомёт «Паук 30Б» — устройство для перехвата БпЛА в ближнем и среднем радиусе действия. Сменный снаряд ставится на быстросъёмное соединение.
В каталоге: сеткомёт «Паук 30Б», запасной снаряд.

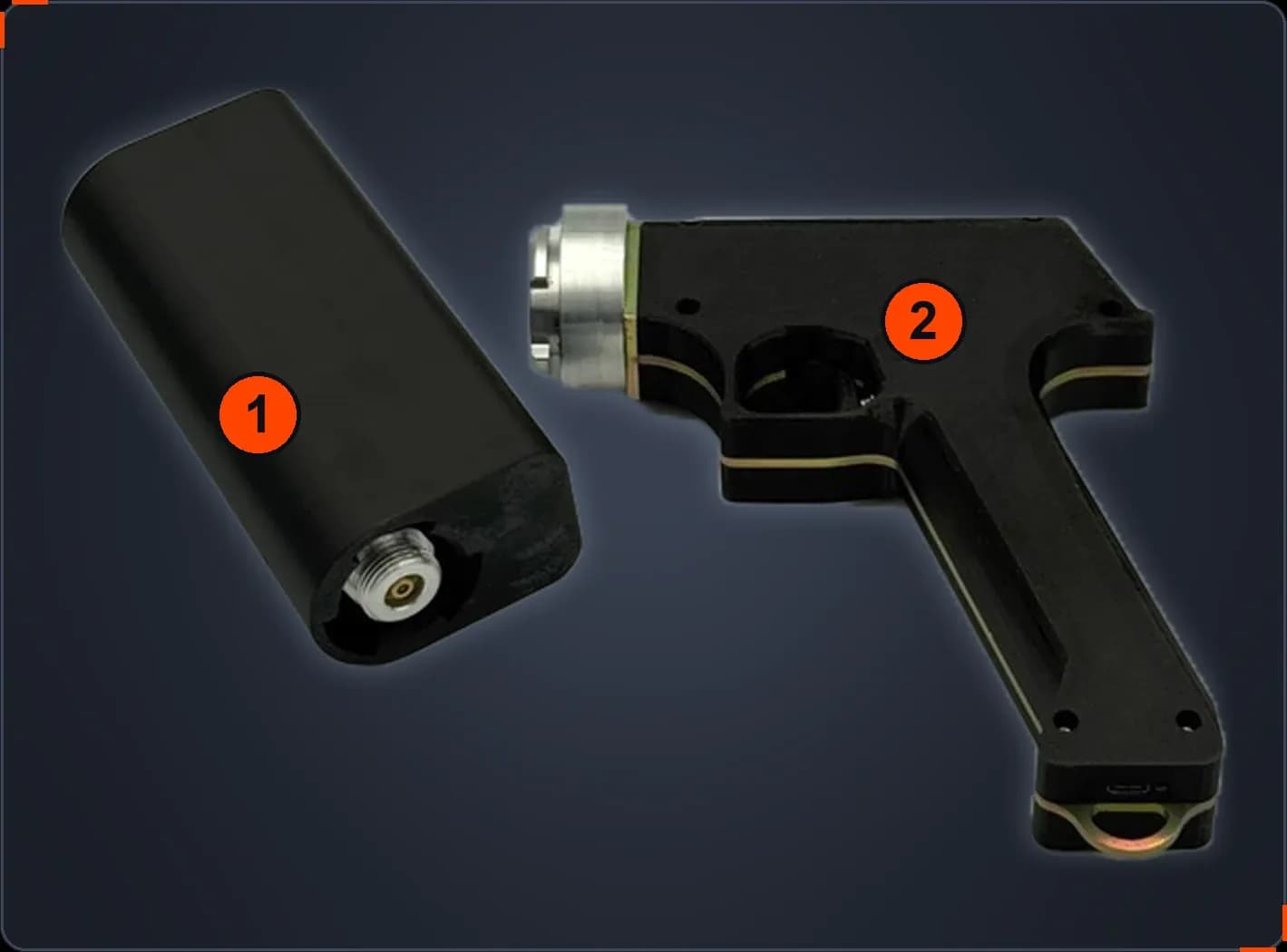

1. Внешний вид и комплектация#
Из чего состоит устройство и как называются его части.
- Сменный снаряд
- Пистолет
Комплект поставки#
Позиция | Количество |
|---|---|
Ручной сеткомёт «Паук 30Б» | 1 шт. |
Сменный снаряд | 4, 6 или 10 шт. — по комплекту |

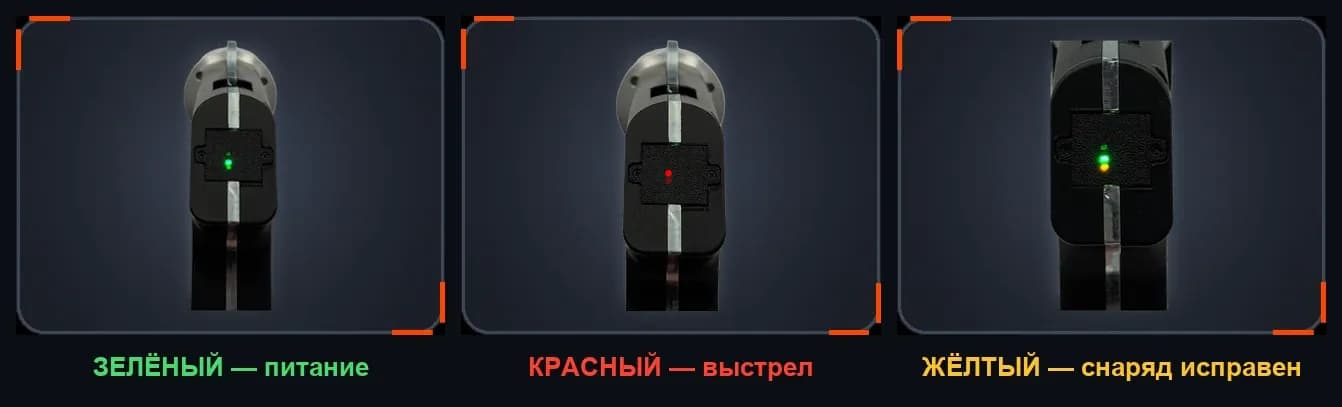

2. Индикация#
Светодиоды на рукояти показывают состояние устройства.
Цвет | Что означает | Когда загорается |
|---|---|---|
Зелёный | Есть питание | При снятии с предохранителя (кнопка вкл/выкл) |
Красный | Напряжение подано на снаряд | Это выстрел |
Жёлтый | Снаряд исправен | При установке снаряда |

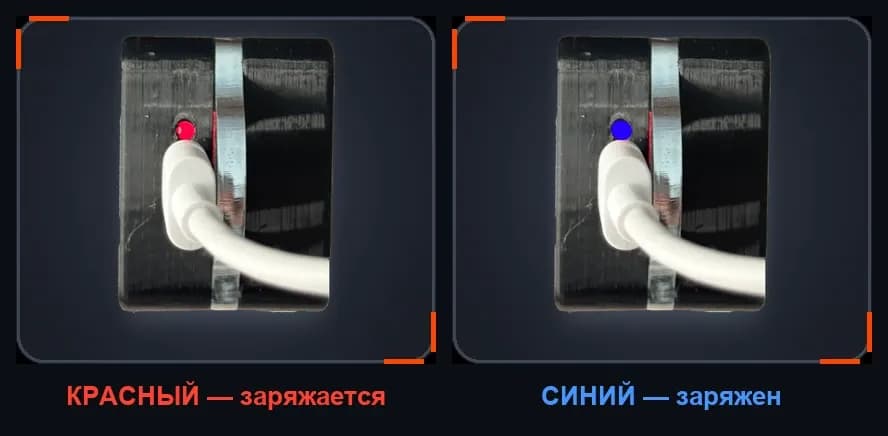

Зарядка аккумулятора#
Подключите USB Type-C. Подавайте напряжение не выше 5 В.
Цвет | Состояние |
|---|---|
Красный | Заряжается |
Синий | Заряжен |
3. Установка и замена снаряда#
Снаряд меняется целиком — соединение быстросъёмное.

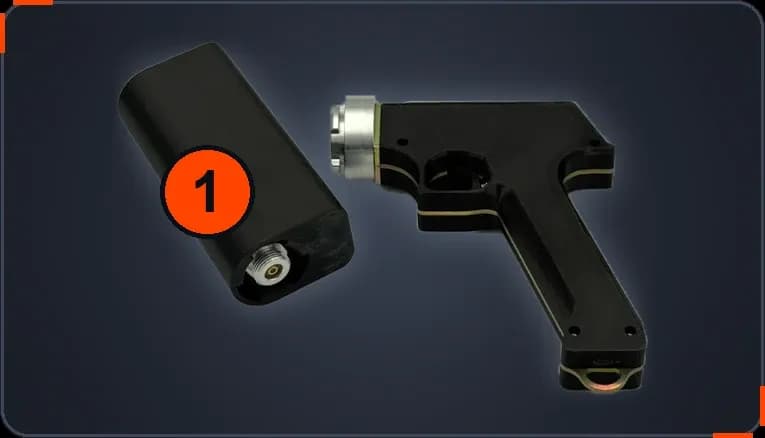

3.1. Снимите использованный снаряд#
Демонтируйте использованный снаряд (1).

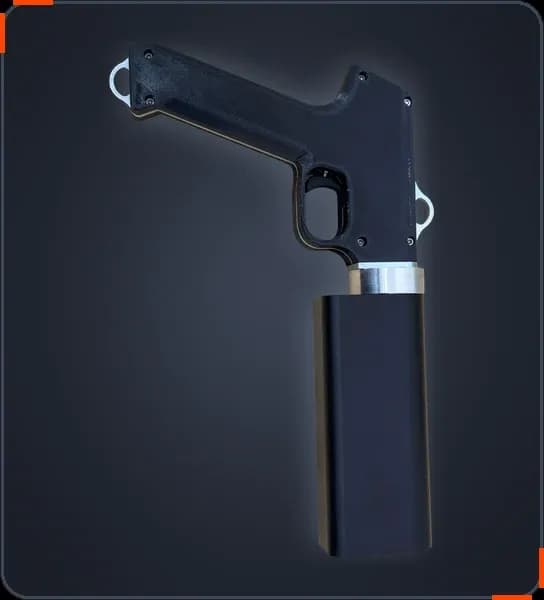

3.2. Установите новый снаряд#
При выключенном предохранителе установите снаряд на пистолет.
3.3. Проверьте индикацию#
Сверьте светодиоды с разделом 2.
4. Основные технические характеристики#
Параметр | Значение |
|---|---|
Тип корпуса | ручной сеткомёт |
Цвет корпуса | чёрный |
Источник питания | Li-ion 18650, 3000 мА·ч |
Способ замены аккумулятора | сборно-разборный корпус, быстросъёмный аккумулятор |
Инициация устройства | подпружиненный механизм, газогенератор, плата инициации |
Тип зарядки | плата зарядки USB Type-C |
Предохранитель | тумблер-выключатель, двухпозиционный |
Время работы во включённом состоянии | 8 недель |
Способ установки сменного снаряда | быстросъёмное соединение |
Тип перезарядки | сменные снаряды |
Время перезарядки на сменный снаряд | от 5 с |
Дальность поражения | до 20 м |
Скорость снаряда | 20 м/с |
Площадь сетки | 7 м² |
Вес без учёта картриджа | 400 г |
Общий вес | 685 г |
Габариты | 190 × 150 × 30 мм |
Влагозащита | брызги со всех сторон (IP54) |
Морозостойкость | до −40 °C |
Вопросы по работе устройства#
Звоните +7 (910) 577-57-51, пишите на npo-polet@yandex.ru или в Telegram @Perehvatnet.
